Циклон БЦ Р-512-4-(8x12)

Циклон БЦ Р-512-4-(8x12)
Циклон БЦ Р-512-4-(8x12)
Цена с НДС: 6034600 q
Данный товар вы можете купить на нашем заводе.

Отправьте нам заявку и мы перезвоним вам в ближайшее время.

Имя
Телефон
Позвонить мне

Технические характеристики

Марка БЦ 512-Р-4-(8х12)
Вид Циклон БЦ 512
Производительность максимальная, м³/с 74.2
Количество элементов, шт 96
Внутренний диаметр циклонного элемента, мм 512
Степень очистки газов, % 94
Допустимая температура газов на входе до, °С 400
Аэродинамическое сопротивление, кгс/м² 40
Гидравлическое сопротивление, Па 1100-1300
Габаритные размеры, длина*ширина*высота, мм 11430*6460*6970
Масса, кг 61700

Батарейные циклоны БЦ-512-Р-4-(8х12)

Батарейные циклоны БЦ-512-Р-4-(8х12) осуществляют сухую очистку от золы газовоздушных выбросов на промышленных и отопительных котельных, паропроизводительностью от 25 до 512 кг/ч и теплопроизводительностью от 10 до 50 Гкал/ч, действующие на малозольном буром и каменном угле, в золе которых содержится много свободной окиси кальция. Максимальная температура газов на выходе из котлов 400 °С.

Конструктивной особенностью батарейных циклонов БЦ-512-Р-4-(8х12) является возможность комплектации системой рециркуляции газов для увеличения эффективности очистки, соответственно коэффициента полезного действия, примерно на 2%.

Батарейные циклоны БЦ-512-Р-4-(8х12) могут быть использован для улавливания слипающихся зол, забивающих батарейные циклоны других типов, для улавливания золы торфа, могут быть использованы в двухступенчатой золоулавливающей установке после котлов, работающих на многозольных твердых топливах.

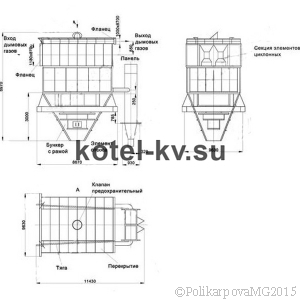

Устройство циклона БЦ-512-Р-4-(8х12)

Батарейный циклон БЦ-512-Р-4-(8х12) производят односекционным.Секция циклонных элементов является главным блоком батарейного циклона БЦ-512-Р-4-(8х12), сепарирующим пыль в золу из газа. Секция набирается из одиночных циклонных элементов в четыре ряда по шесть элементов в каждом ряду. В зависимости от направления вращения газового потока различают циклонные элементы правого и левого вращения. В секции каждый ряд набирается из элементов одного вращения. Ряды с элементами разного вращения чередуются друг с другом по ширине секции.

Батарейный циклон БЦ-512-Р-4-(8х12) состоит из входной и выходной камер, бункера с золоспусками, системы пожаротушения и самих циклонных элементов. Циклонные элементы изготовлены из стандартных труб 530х9 мм, внутренним диаметром 512 мм, и снабжены сварными четырехзаходными завихрителями газового потока. На срезе выхлопной трубы циклонного элемента установлен зубчатый раскручиватель для снижения неравномерности радиальных потоков газа.

Выхлопная труба элемента заканчивается вверху переходным конфузорным патрубком прямоугольного сечения 640х700 мм с углами наклона сторон более 60 °С. Сваренные между собой переходные патрубки образуют верхнюю трубную доску. Отсутствие отложений золы и пыли на верхней трубной доске является одним из преимуществ данной конструкции.

Выходная камера клиновидной формы обеспечивает равную скорость по длине. Бункер батарейного циклона разделен на секции. Наклон стенок бункера - не менее 50° к горизонту. Для слипающейся пыли (золы) угол наклона бункера следует увеличить до 60° и установить систему виброотряхивания.

Циклон БЦ-512-Р-4-(8х12) поставляется россыпью. Россыпью поставляются секции элементов циклонных, перекрытия, панели, фланцы, тяги, бункер малый, панели бункера, рама опорная, предохранительный клапан, составные детали циклона. Циклон с рециркуляцией комплектуется элементом отсоса.

Котельный завод осуществляет производство запасных частей циклонов БЦ 512:

  • Элемент циклонный БЦ 512 - Т 209.01.500А
  • Элемент циклонный БЦ 512 - Т 209.01.500А-01

Купить циклон БЦ-512-Р-4-(8х12)

Завод котельного оборудования производит и реализует циклоны различных моделей. Купить циклон БЦ-512-Р-4-(8х12) вы можете в нашем электронном магазине сделав заявку он-лайн, либо позвонив по телефону 8-913-258-65-82 в отдел сбыта. Транспортирование циклонов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана. Менеджеры отдела сбыта дают консультацию по всем вопросам подбора оборудования и рассчитывают стоимость доставки до вашего региона.

Доставка осуществляется во все районы Томской области, включая: Томск, Колпашево, Асино, Кедровый, Стрежевой, Александровский район, Асиновский район, Бакчарский район, Верхнекетский район, Зырянский район, Каргасокский район, Кожевниковский район, Колпашевский район, Кривошеинский район, Молчановский район, Парабельский район, Первомайский район, Тегульдетский район, Томский район, Чаинский район, Шегарский район, Александровское,  Бакчар, Белый Яр, Зырянское, Каргасок, Кожевниково, Колпашево, Кривошеино, Мельниково,  Молчаново, Парабель, Первомайское, Подгорное, Тегульдет.
