Циклон ЦБ 49
890000 q
Всю информацию вы можете уточнить у менеджеров

Оставьте ваши контактные данные и с вами свяжутся

Имя
Телефон
Позвонить мне

Технические характеристики

Марка ЦБ 49
Вид Циклон ЦБ
Производительность минимальная, м³/с 8.3
Производительность максимальная, м³/с 10
Количество элементов, шт 49
Внутренний диаметр циклонного элемента, мм 245
Запыленность входных газов, г/м³ 600
Степень очистки газов, % 80
Допустимая температура газов на входе до, °С 300
Аэродинамическое сопротивление, кгс/м² 100
Применяемость с котлами Котел ДКВр-10-13; КЕ-10-14С

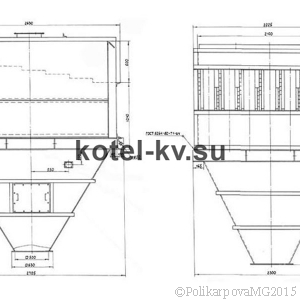

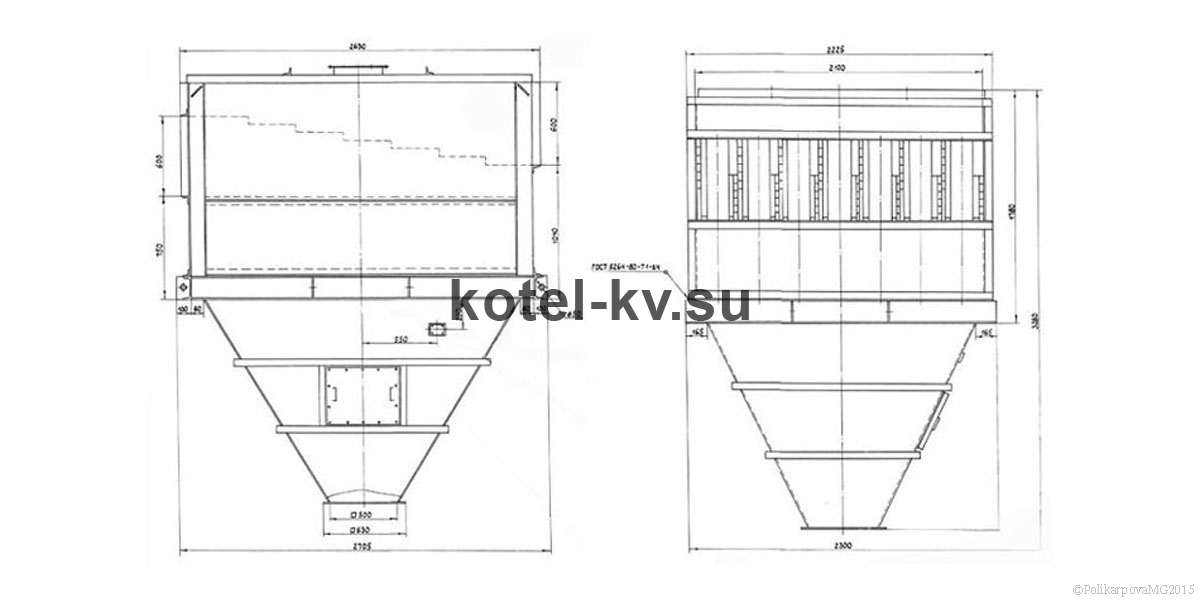

Габаритные размеры, длина*ширина*высота, мм 3280*2705*2300
Масса, кг 3113

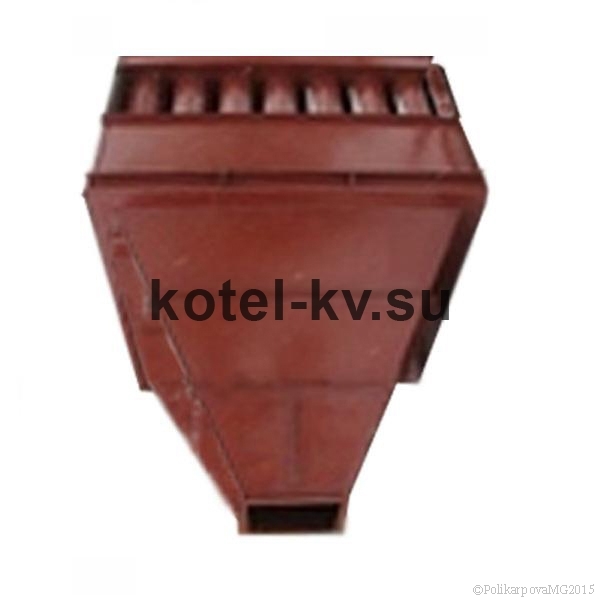

Циклоны ЦБ-49

Циклон батарейный ЦБ-49 осуществляют фильтрацию запылённых газов или воздуха от твёрдых частиц неслипающейся пыли или золы с размерами частиц более 5 мкм. Батарейный циклон используют для улавливания золы в промышленных котельных и на тепловых электростанциях, для улавливания угольной пыли в сушильных установках обогатительных и брикетных фабрик и системах промышленной вентиляции, и для улавливания неслипающейся пыли в различных отраслях хозяйства.

Конструкция циклонов ЦБ-49

Циклон батарейный ЦБ-49 представляет собой сварной корпус, в котором установлены ряды параллельно расположенных циклонных элементов с полуулиточным вводом газов в них.

Циклон батарейный ЦБ-49 делится на три части: верхняя камера очищенных газов, средняя камера запылённых газов, нижняя - бункер сбора пыли.

Циклонные элементы ЦБ-49 состоят из полых цилиндрических корпусов с конусной частью внизу и входными патрубками с аппаратами закручивания (полуулитками). Внутри элементов вертикально установлены выхлопные патрубки. Циклонные элементы в циклоне ЦБ устанавливаются ступенчато по ходу движения газов так, что входные патрубки циклонных элементов последующего ряда располагаются ниже предыдущего. Нижние крышки входных патрубков последнего по ходу газа ряда циклонных элементов являются частью нижней трубной доски, что обеспечивает вынос пыли, осевшей на нижней трубной доске.На верхней крышке циклона ЦБ установлен взрывной клапан.

Циклон ЦБ-49 опирается на опорный пояс.

Циклон ЦБ-49 поставляется единым транспортабельным блоком.

Принцип работы циклонов ЦБ-49

Дымовой газ поступает во входное окно циклона ЦБ-49 и засасывается во входные патрубки циклонных элементов. Под действием гравитационных и центробежных сил из потока запылённого газа сепарируются частицы золы, которые осаждаются в бункере-накопителе. Зола периодически удаляется через шибер или другие устройства для выгрузки. Очищенный газ отводится из циклона через выходное окно.

Купить циклоны ЦБ-49

Завод котельного оборудования производит и реализует циклоны различных моделей. Купить циклоны ЦБ-49 вы можете в нашем электронном магазине сделав заявку он-лайн, либо позвонив по телефону 8-913-258-65-82 в отдел сбыта. Транспортирование циклонов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана. Менеджеры отдела сбыта дают консультацию по всем вопросам подбора оборудования и рассчитывают стоимость доставки до вашего региона.
