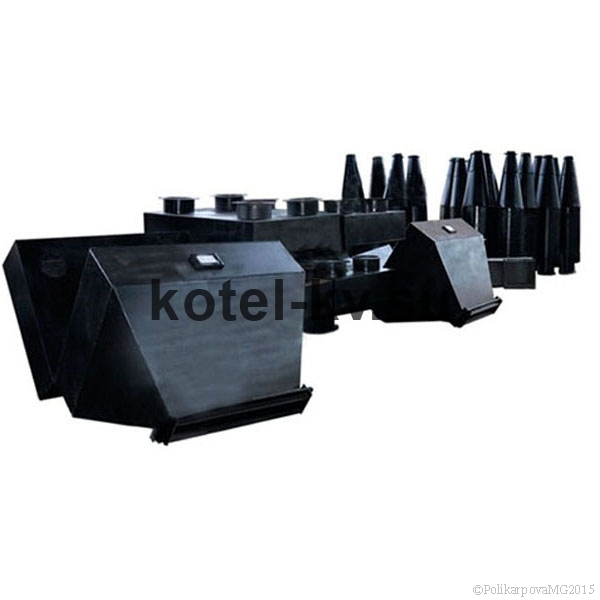

Циклон ЦН-15-400-4УП

Циклон ЦН-15-400-4УП
114400 q
Всю информацию вы можете уточнить у менеджеров

Оставьте ваши контактные данные и с вами свяжутся

Имя
Телефон
Позвонить мне

Технические характеристики

Марка ЦН-15-400-4УП
Вид Циклон ЦН
Внутренний диаметр цилиндрической части, мм 400
Количество в группе, шт 2
Производительность максимальная, м³/с 2
Производительность минимальная, м³/с 1.25
Камера очищенного газа Улитка
Рабочий объем бункера, м³ 0.54
Запыленность газа для слабослипающейся пыли, г/м³ 1000
Максимальная температура очищаемого газа, °С 400
Запыленность газа для среднеслипающейся пыли, г/м³ 250
Запыленность газа для крупноабразивной пыли, г/м³ 2-3 раза ниже допустимой
Оптимальная скорость в обычных условиях, м/с 3.5-4
При работе с абразивной пылью, м/с 2.5
Максимальное давление, кгс/м² (5 кПа) 500
Коэффициент гидравлического сопротивления, % 175
Габаритные размеры, длина*ширина*высота, мм 1006*1170*3450
Масса, кг 820

Циклон ЦН-15-400-4УП

Циклоны ЦН-15-400-4УП применяют для фильтрации запыленного воздуха. Также циклоны ЦН-15-400-4УП производят сухую очистку газов и воздуха, которые выделяются при обжиге, агломерации, сушке, сжигании топлива и других процессах производства. Циклоны ЦН-15-400-4УП, являются пылеуловителями в различных отраслях промышленности: черной и цветной металлургии, химической, нефтяной, машиностроительной промышленности, на предприятиях энергетики и других.

Циклоны ЦН 15-400-4УП являются пылеуловителями, которые имеют достаточно простую конструкцию, не требуют расходных материалов, а потому их эксплуатация достаточно дешева. Циклоны применяют для безотходного производства, так как некоторые виды пыли, собранные пылеуловителем, проходят стадию обработки.

Не допустимо использование циклонов типа ЦН 15-400-4УП в местах подверженных взрыву, для улавливания больших частиц пыли. Более эффективная фильтрация, зависит от размеров частиц пыли.

Конструктивные особенности циклонов ЦН-15-400-4УП

В зависимости от производительности по газу или от условий использования пылеуловителей производят циклоны одиночного или группового исполнения - 2, 4, 6 и 8 циклонов. Групповые циклоны имеют камеру очищенного воздуха, в виде "улитки" или сборника, поэтому способны произвести очистку больших объемов газов. Одиночные циклоны ЦН имеют только "улитку".

В зависимости от температуры вокруг циклона ЦН-15-400-4УП, оборудование производится из углеродистой стали (температура менее -40 °С) и низколегированной стали (при температуре ниже -40 °С).

Конструкция циклона ЦН-15-400-4УП рассчитана на температуру до 400 °С и разряжение (относится к давлению) 5(500) кПа (кгс/м2). Циклоны могут быть как левого, так и правого исполнения.

При фильтрации воздуха от абразивной пыли, которая вызывает износ крыльчаток вентилятора, циклоны следует устанавливать перед вентилятором. В группе циклонов ЦН патрубки с выходом очищенного воздуха могут быть соединены сборным коллектором с выходом воздуха вертикально и группой улиток каждого циклона, объединенных общим фланцем.

Циклон ЦН-15-400-4УП циклон одиночного исполнения с внутренним диаметром 400 мм. С камерой очищенного воздуха в виде "улитки".

Циклон ЦН-15-400-4УП производят с вращением потока газов "правого" типа.

Бункер циклона ЦН-15 делается в форме пирамиды.

Условное обозначение циклона ЦН-15-400-4УП

  • Ц - обозначение циклона
  • Н - обозначение конструкции НИИОгаза
  • 15 - наклон входного патрубка относительно горизонтали (угол наклона в градусах)
  • 400 - обозначается внутренний диаметр цилиндрической части циклона ( в мм.);
  • 4 - количество циклонов в группе
  • У - камера очищенного газа - "улитка"
  • П - пирамидальная форма бункера

Основные параметры циклона ЦН-15-400-4УП

1. Температура очищаемого газа, °С не более 400

2. Давление (разрежение), кПа (кгс/м2) не более 5 (500)

3. Массовая концентрация пыли в очищаемом газе, г/м3:

  • для слабослипающихся пылей не более 1000
  • для среднеслипающихся пылей 250

4. Коэффициент гидравлического сопротивления:

  • с "улиткой" - 175;
  • для одиночных циклонов - 147.

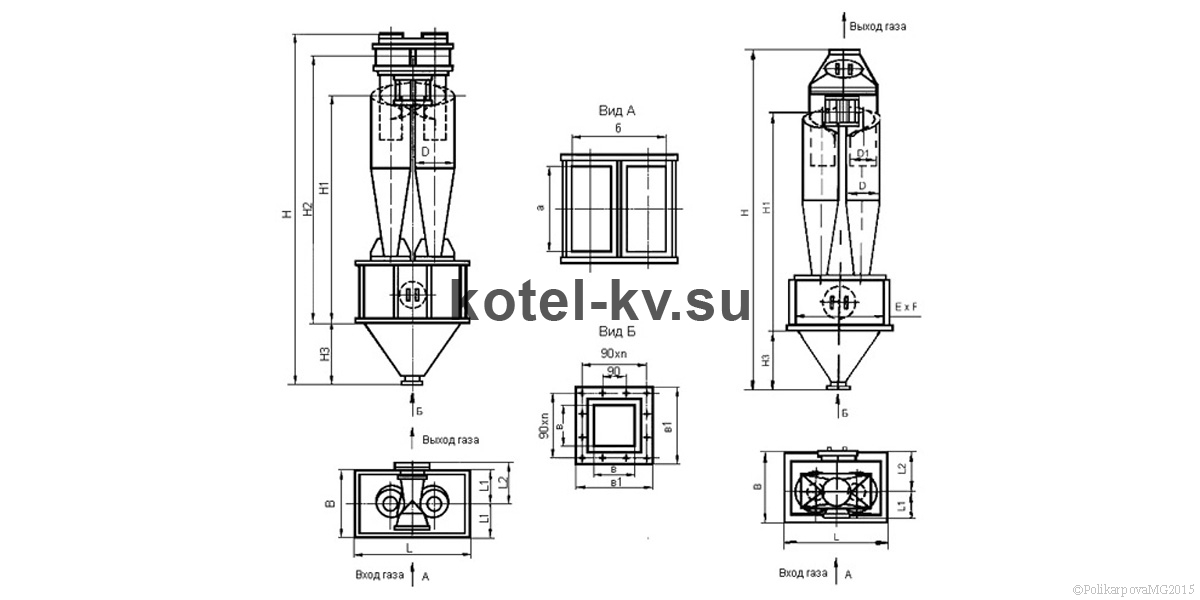

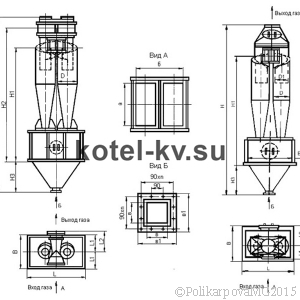

Габаритные и присоединительные размеры циклона ЦН 15-400-4УП

Наименование L B H H1 H2 H3 D D1 E
Циклон ЦН 15-400-4УП 1006 1170 3450 2312 2627 660 300 172 800

Наименование F a b L1 L2
B
B1
Масса, кг
Циклон ЦН 15-400-4УП 1000 474 274 510 590 200 310 820

Купить циклон ЦН-15-400-4УП

Завод котельного оборудования производит и реализует циклоны различных моделей. Купить циклон ЦН-15-400-4УП вы можете в нашем электронном магазине сделав заявку он-лайн, либо позвонив по телефону 8-913-258-65-82 в отдел сбыта. Транспортирование циклонов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана. Менеджеры отдела сбыта дают консультацию по всем вопросам подбора оборудования и рассчитывают стоимость доставки до вашего региона.

Доставка осуществляется во все районы Томской области, включая: Томск, Колпашево, Асино, Кедровый, Стрежевой, Александровский район, Асиновский район, Бакчарский район, Верхнекетский район, Зырянский район, Каргасокский район, Кожевниковский район, Колпашевский район, Кривошеинский район, Молчановский район, Парабельский район, Первомайский район, Тегульдетский район, Томский район, Чаинский район, Шегарский район, Александровское,  Бакчар, Белый Яр, Зырянское, Каргасок, Кожевниково, Колпашево, Кривошеино, Мельниково,  Молчаново, Парабель, Первомайское, Подгорное, Тегульдет.

Вас может заинтересовать

Циклон ЦН-11-1000-6УП
Циклон ЦН-11-1000-6УП

Циклон ЦН-11-1000-6УП - воздухоочиститель, используемый в промышленности для очистки газов или жидкостей от взвешенных частиц.

659000q
Циклон БЦ 2-6х(4+3)
Циклон БЦ 2-6х(4+3)

Циклон БЦ 2-6х(4+3) производительностью 8,77-10,15 м³/с

815100q

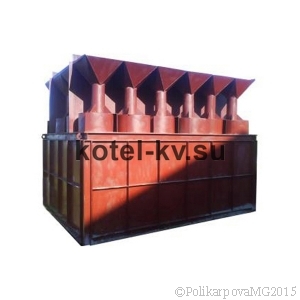

Циклон БЦ 512-3-(12x6)
Циклон БЦ 512-3-(12x6)

Батарейные циклоны БЦ 512-3-(12x6) производительностью 55,6 м³/с.

4332900q

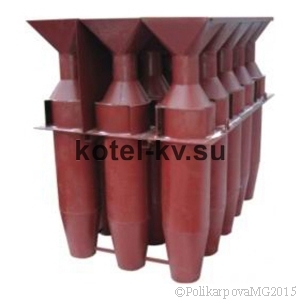

Циклон БЦ 259-(4x5)
Циклон БЦ 259-(4x5)

Батарейный циклон БЦ 259-(4x5) производительностью 3,6 м³/с.

352000q

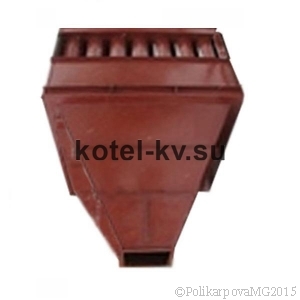

Циклон ЦБ 20
