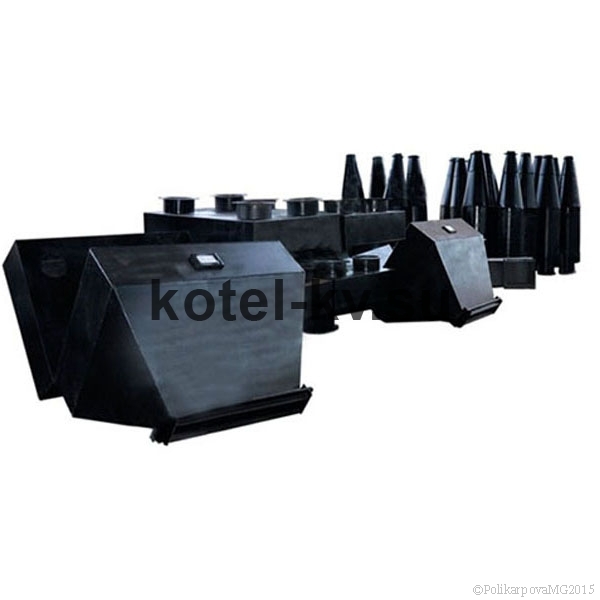

Циклон ЦН-15-800-4УП

Циклон ЦН-15-800-4УП
259600 q
Всю информацию вы можете уточнить у менеджеров

Оставьте ваши контактные данные и с вами свяжутся

Имя
Телефон
Позвонить мне

Технические характеристики

Марка ЦН-15-800-4УП
Вид Циклон ЦН
Внутренний диаметр цилиндрической части, мм 800
Количество в группе, шт 4
Производительность максимальная, м³/с 8.03
Производительность минимальная, м³/с 5.03
Камера очищенного газа Улитка
Рабочий объем бункера, м³ 2.27
Запыленность газа для слабослипающейся пыли, г/м³ 1000
Максимальная температура очищаемого газа, °С 400
Запыленность газа для среднеслипающейся пыли, г/м³ 250
Запыленность газа для крупноабразивной пыли, г/м³ 2-3 раза ниже допустимой
Оптимальная скорость в обычных условиях, м/с 3.5-4
При работе с абразивной пылью, м/с 2.5
Максимальное давление, кгс/м² (5 кПа) 500
Коэффициент гидравлического сопротивления, % 175
Габаритные размеры, длина*ширина*высота, мм 1705*2070*6304
Масса, кг 2800

Циклон ЦН-15-800-4УП

Циклоны ЦН-15-800-4УП применяют для фильтрации запыленного воздуха. Также циклоны ЦН-15-800-4УП производят сухую очистку газов и воздуха, которые выделяются при обжиге, агломерации, сушке, сжигании топлива и других процессах производства. Циклоны ЦН-15-800-4УП, являются пылеуловителями в различных отраслях промышленности: черной и цветной металлургии, химической, нефтяной, машиностроительной промышленности, на предприятиях энергетики и других.

Циклоны ЦН-15-800-4УП являются пылеуловителями, которые имеют достаточно простую конструкцию, не требуют расходных материалов, а потому их эксплуатация достаточно дешева. Циклоны применяют для безотходного производства, так как некоторые виды пыли, собранные пылеуловителем, проходят стадию обработки.

Не допустимо использование циклонов типа ЦН-15-800-4УП в местах подверженных взрыву, для улавливания больших частиц пыли. Более эффективная фильтрация, зависит от размеров частиц пыли.

Конструктивные особенности циклонов ЦН-15-800-4УП

В зависимости от производительности по газу или от условий использования пылеуловителей производят циклоны одиночного или группового исполнения - 2, 4, 6 и 8 циклонов. Групповые циклоны имеют камеру очищенного воздуха, в виде "улитки" или сборника, поэтому способны произвести очистку больших объемов газов. Одиночные циклоны ЦН имеют только "улитку".

В зависимости от температуры вокруг циклона ЦН-15-800-4УП, оборудование производится из углеродистой стали (температура менее -40 °С) и низколегированной стали (при температуре ниже -40 °С).

Конструкция циклона ЦН-15-800-4УП рассчитана на температуру до 400 °С и разряжение (относится к давлению) 5(500) кПа (кгс/м2). Циклоны могут быть как левого, так и правого исполнения.

При фильтрации воздуха от абразивной пыли, которая вызывает износ крыльчаток вентилятора, циклоны следует устанавливать перед вентилятором. В группе циклонов ЦН патрубки с выходом очищенного воздуха могут быть соединены сборным коллектором с выходом воздуха вертикально и группой улиток каждого циклона, объединенных общим фланцем.

Циклон ЦН-15-800-4УП изготавливается группового исполнения из четырех циклонов диаметром 800 мм с камерой очищенного воздуха в виде "улитки".

Могут выполняться с вращением потока газов "левого" или "правого" типа.

Бункер циклона ЦН-15 делается в форме пирамиды.

Условное обозначение циклона ЦН-15-800-4УП

  • Ц - обозначение циклона
  • Н - обозначение конструкции НИИОгаза
  • 15 - наклон входного патрубка относительно горизонтали (угол наклона в градусах)
  • 800 - обозначается внутренний диаметр цилиндрической части циклона ( в мм.);
  • 4 - количество циклонов в группе
  • У - камера очищенного газа - "улитка"
  • П - пирамидальная форма бункера

Основные параметры циклона ЦН-15-800-4УП

1. Температура очищаемого газа, °С не более 400

2. Давление (разрежение), кПа (кгс/м2) не более 5 (500)

3. Массовая концентрация пыли в очищаемом газе, г/м3:

  • для слабослипающихся пылей не более 1000
  • для среднеслипающихся пылей 250

4. Коэффициент гидравлического сопротивления:

  • с "улиткой" - 175;
  • для одиночных циклонов - 147.

Габаритные и присоединительные размеры циклона ЦН 15-800-4УП

Наименование L B H H1 H2 H3 D D1 E
Циклон ЦН 15-800-4УП 1705 2070 6304 4015 4649 1360 800 470 1500

Наименование F a b L1 L2
B
B1
Масса, кг
Циклон ЦН 15-800-4УП 1900 890 538 960 947 300 440 2800

Купить циклон ЦН-15-800-4УП

Завод котельного оборудования производит и реализует циклоны различных моделей. Купить циклон ЦН-15-800-4УП вы можете в нашем электронном магазине сделав заявку он-лайн, либо позвонив по телефону 8-913-258-65-82 в отдел сбыта. Транспортирование циклонов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана. Менеджеры отдела сбыта дают консультацию по всем вопросам подбора оборудования и рассчитывают стоимость доставки до вашего региона.

Доставка осуществляется во все районы Томской области, включая: Томск, Колпашево, Асино, Кедровый, Стрежевой, Александровский район, Асиновский район, Бакчарский район, Верхнекетский район, Зырянский район, Каргасокский район, Кожевниковский район, Колпашевский район, Кривошеинский район, Молчановский район, Парабельский район, Первомайский район, Тегульдетский район, Томский район, Чаинский район, Шегарский район, Александровское,  Бакчар, Белый Яр, Зырянское, Каргасок, Кожевниково, Колпашево, Кривошеино, Мельниково,  Молчаново, Парабель, Первомайское, Подгорное, Тегульдет.

Вас может заинтересовать

Циклон БЦ 2-6х(4+3)
Циклон БЦ 2-6х(4+3)

Циклон БЦ 2-6х(4+3) производительностью 8,77-10,15 м³/с

815100q
Циклон ЦН-11-800-4УП
Циклон ЦН-11-800-4УП

Циклон ЦН-11-800-4УП - воздухоочиститель, используемый в промышленности для очистки газов или жидкостей от взвешенных частиц.

277000q

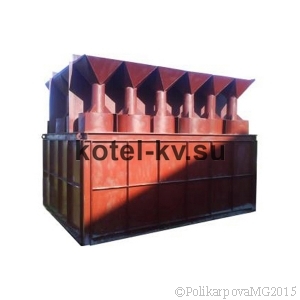

Циклон БЦ 512-2-(6x6)
