Циклон ЦН-15-500
Циклоны ЦН-15-500 применяют для фильтрации запыленного воздуха. Также циклоны ЦН-15-500 производят сухую очистку газов и воздуха, которые выделяются при обжиге, агломерации, сушке, сжигании топлива и других процессах производства. Циклоны ЦН-15-500, являются пылеуловителями в различных отраслях промышленности: черной и цветной металлургии, химической, нефтяной, машиностроительной промышленности, на предприятиях энергетики и других.
Циклоны ЦН 15-500 являются пылеуловителями, которые имеют достаточно простую конструкцию, не требуют расходных материалов, а потому их эксплуатация достаточно дешева. Циклоны применяют для безотходного производства, так как некоторые виды пыли, собранные пылеуловителем, проходят стадию обработки.
Не допустимо использование циклонов типа ЦН 15-500 в местах подверженных взрыву, для улавливания больших частиц пыли. Более эффективная фильтрация, зависит от размеров частиц пыли.
Конструктивные особенности циклонов ЦН-15-500

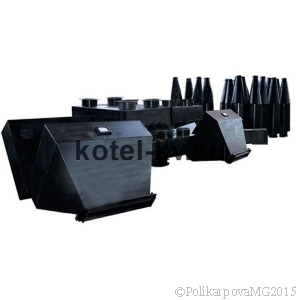

В зависимости от производительности по газу или от условий использования пылеуловителей производят циклоны одиночного или группового исполнения - 2, 4, 6 и 8 циклонов. Групповые циклоны имеют камеру очищенного воздуха, в виде "улитки" или сборника, поэтому способны произвести очистку больших объемов газов. Одиночные циклоны ЦН имеют только "улитку".
В зависимости от температуры вокруг циклона ЦН-15-500, оборудование производится из углеродистой стали (температура менее -40 °С) и низколегированной стали (при температуре ниже -40 °С).
Конструкция циклона ЦН-15-500 рассчитана на температуру до 400 °С и разряжение (относится к давлению) 5(500) кПа (кгс/м2). Циклоны могут быть как левого, так и правого исполнения.
При фильтрации воздуха от абразивной пыли, которая вызывает износ крыльчаток вентилятора, циклоны следует устанавливать перед вентилятором. В группе циклонов ЦН патрубки с выходом очищенного воздуха могут быть соединены сборным коллектором с выходом воздуха вертикально и группой улиток каждого циклона, объединенных общим фланцем.
Циклоны ЦН-15 группового исполнения производят с вращением потока газов "левого" или "правого" типа, одиночные циклоны существуют только с вращением "правого" типа.
В зависимости от компоновки групповые циклоны ЦН-15-500 бывают с камерой очищенного газа (циклон с видом "улитки" или с видом сборника), а одиночные циклоны существуют только в форме "улитки".
Бункеры циклонов ЦН-15 делаются в форме пирамиды.
Условное обозначение циклонов ЦН-15-500
- Ц - обозначение циклона;
- Н - обозначение конструкции НИИОгаза;
- 15 - наклон входного патрубка относительно горизонтали (угол наклона в градусах);
- цифры после тире: вначале обозначается внутренний диаметр цилиндрической части циклона ( в мм.); следующая цифра (после знака умножения) - количество циклонов в группе;
- У - камера очищенного газа - "улитка";
- С - камера очищенного газа - сборника;
- П - пирамидальная форма бункера.
Основные параметры циклонов ЦН-15-500
1. Температура очищаемого газа, °С не более 400.
2. Давление (разрежение), кПа (кгс/м2) не более 5 (500)
3. Массовая концентрация пыли в очищаемом газе, г/м3:
- для слабослипающихся пылей не более 1000
- для среднеслипающихся пылей 250
4. Коэффициент гидравлического сопротивления:
- для циклонов ЦН - 15 с "улиткой" - 175;
- со сборником - 182;
- для одиночных циклонов - 147.
Габаритные и присоединительные размеры циклона ЦН 15-500
Без улитки:
| Наименование |
D |
H |
H1 |
d |
d1 |
a/b |
l |
Масса, кг |
| Циклоны ЦН 15-500 |
500 |
2280 |
1000 |
295 |
200 |
340/140 |
300 |
112 |
С улиткой:
| Наименование |
D |
H |
H1 |
d |
d1 |
a/b |
l |
Масса, кг |
| Циклоны ЦН 15-500 |
500 |
2555 |
1000 |
295 |
200 |
340/140 |
300 |
140 |
Купить циклоны ЦН-15-500
Завод котельного оборудования производит и реализует циклоны различных моделей. Купить циклоны ЦН-15-500 вы можете в нашем электронном магазине сделав заявку он-лайн, либо позвонив по телефону 8-913-258-65-82 в отдел сбыта. Транспортирование циклонов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана. Менеджеры отдела сбыта дают консультацию по всем вопросам подбора оборудования и рассчитывают стоимость доставки до вашего региона.
