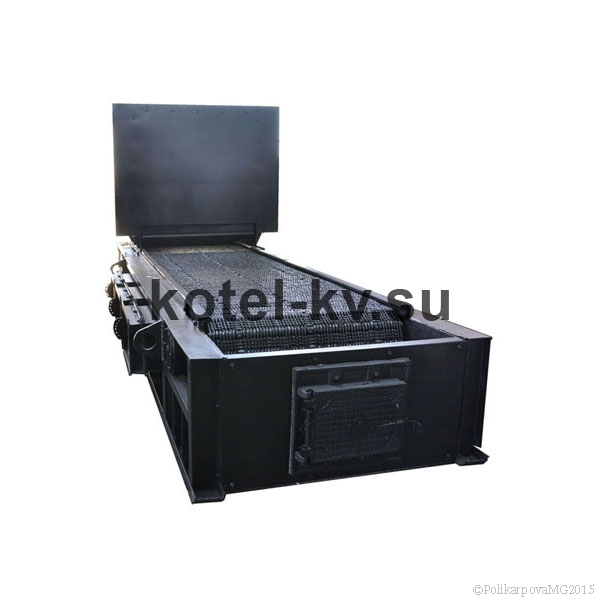

Топка ТЛ 1,4х5,0

Топка ТЛ 1,4х5,0
Топка ТЛ 1,4х5,0
Цена с НДС: 2409000 q
Данный товар вы можете купить на нашем заводе.

Отправьте нам заявку и мы перезвоним вам в ближайшее время.

Имя
Телефон
Позвонить мне

Технические характеристики

Марка ТЛ 1.4x5.0
Вид топки Механическая ТЛПХ
Мощность, МВт 5
Диапазон изменения нагрузки, % 50-100
Теплонапряжение колосниковой решетки рекомендуемое, МВт/м² 0.7-1.0 (1.2)
Потери тепла от химического недожега, не более, % 1
Потери тепла от механического недожега, % 10.0-13.5
Выход летучих, не менее, % 20
Влажность топлива, не более, % 25
Зольность топлива, не более, % 25
Содержание мелочи (0-6 мм), не более, % 40
Максимальный размер куска, мм 40
Скорость движения колосникового полотна, м/ч 1.3-19.3
Ширина колосниковой решетки, мм 1400
Расстояние между валами, мм 5000
Активная площадь колосниковой решетки, м² 5
Габаритные размеры, длина*ширина*высота, мм 6280*3280*2230
Масса, кг 10700

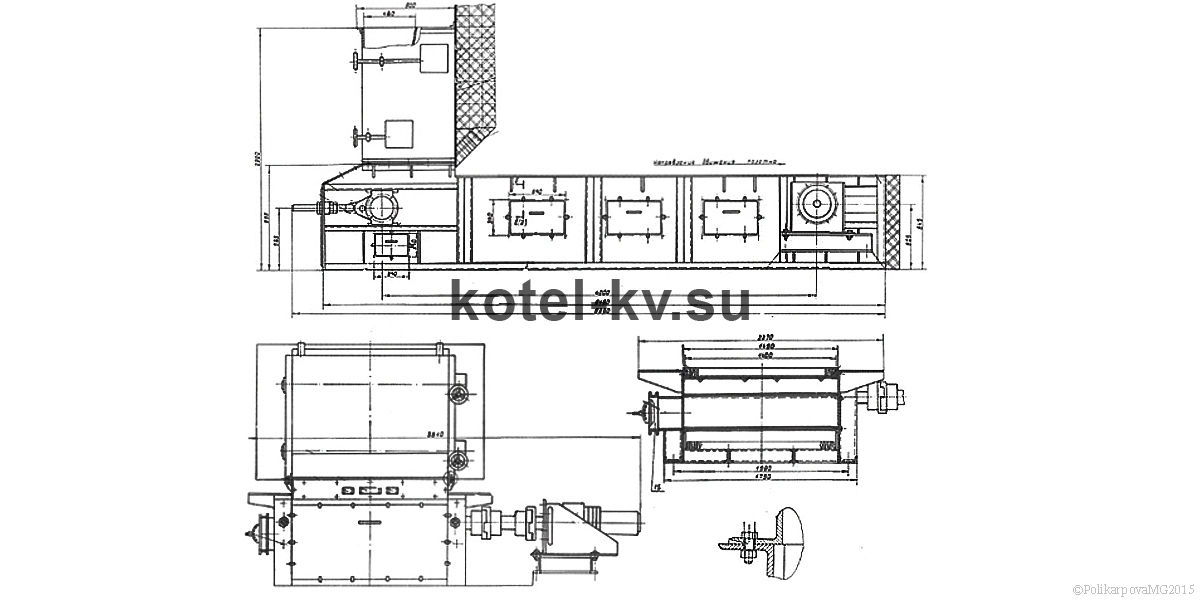

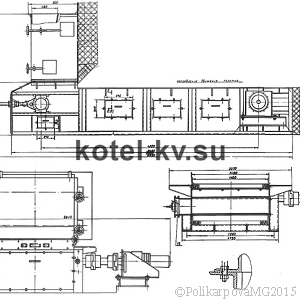

Топка ТЛ 1,4х5,0

Топка ТЛ 1,4х5,0 - это механическая топка с ленточным колосниковым полотном. Топка ТЛ 1,4х5,0 применяется в промышленных печах для нагрева воздуха для отопления и сушки материалов в технологических процессах. Топка ТЛ 1,4х5,0 обеспечивает подачу топлива на колосниковую решётку, перемещение слоя горящего топлива и сброс золы и шлака при повороте колосникового полотна в канал золошлакоудаления.

Конструктивные особенности топки ТЛ 1,4х5,0

Топка ТЛ 1,4х5,0 включает в себя:

  • угольный ящик с редукторами и регулирующей плитой;
  • колосник ведомый 23.1603.006 (081);
  • колосник ведущий 23.1603.007 (084);
  • колосник ведущий 23.1603.008 (080);
  • штыри колосникового полотна;
  • звезды;
  • рама с приводом топки ТЛ;
  • ведущий и ведомый вал;
  • автоматику топки.

С помощью транспортера топливоподачи уголь подается в угольный ящик топки ТЛ 1,4х5,0. Через угольный ящик самостоятельно осуществляется погрузка топлива на передвигающиеся колосниковое полотно. Уголь на колосниковом полотне сжигается в слое 100-200 мм, при поперечной схеме движения слоя топлива и потоков воздуха в верхнем зажигании. Поддержание определенной толщины слоя топлива на колосниковой решетке топки ТЛ осуществляется с помощью регулятора слоя в угольном ящике и производится вручную посредством маховиков через червячные передачи редукторов. Количество подаваемого в топку ТЛ топлива может меняться, при изменении скорости движения колосникового полотна.

Воздух для горения подается в камеры, которые расположены под колосниковой решеткой. Воздух поступает непрерывным потоком, иначе может произойти спекание слоя и пережог колосников. Количество подаваемого воздуха регулируется величиной открывания воздушных шиберов. Воздух под колосниковую решетку и на вторичное дутье подается от одного вентилятора котельной установки. Под верхней ветвью колосникового полотна располагаются дутьевые короба с зонами дутья и поворотными шиберами. Подвод воздуха под топку ТЛ 1,4x5,0 односторонний, c противоположной стороны предусмотрены окна для очистки дутьевых коробов от провала золы.

В передней части рамы топки ТЛ 1,4х5,0 на боковых щеках расположены окна для ремонта колосникового полотна. Окна для очистки от провала закрыты люками, а окна для ремонта в передней части закрыты крышками.

Удаление шлака с колосниковой решетки топки ТЛ 1,4х5,0 происходит в задней части топки за счет движения колосникового полотна при его повороте вокруг ведущего вала, которое приводится в движение приводом. Удаление шлака из шлакового канала производится транспортером шлакозолоудаления.

Купить топку ТЛ 1,4х5,0

Завод котельного оборудования производит и реализует топки различных моделей. Купить топки ТЛ 1,4х5,0 вы можете в нашем электронном магазине сделав заявку он-лайн, либо позвонив по телефону 8-913-258-65-82 в отдел сбыта. Транспортирование модульных котельных и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана. Менеджеры отдела сбыта дают консультацию по всем вопросам подбора оборудования и рассчитывают стоимость доставки до вашего региона.

Доставка осуществляется во все районы Томской области, включая: Томск, Колпашево, Асино, Кедровый, Стрежевой, Александровский район, Асиновский район, Бакчарский район, Верхнекетский район, Зырянский район, Каргасокский район, Кожевниковский район, Колпашевский район, Кривошеинский район, Молчановский район, Парабельский район, Первомайский район, Тегульдетский район, Томский район, Чаинский район, Шегарский район, Александровское,  Бакчар, Белый Яр, Зырянское, Каргасок, Кожевниково, Колпашево, Кривошеино, Мельниково,  Молчаново, Парабель, Первомайское, Подгорное, Тегульдет.

3D - тур по модульной котельной

Вас может заинтересовать

Топка ТЛ 1,4х4,0
Топка ТЛ 1,4х4,0

Топка ТЛ 1,4х4,0 механическая топка с движущимся ленточным колосниковым полотном переднего хода.

2200000q
Топка ТЛ 1,4х6,0
Топка ТЛ 1,4х6,0

Топка ТЛ 1,4х6,0 механическая топка с движущимся ленточным колосниковым полотном переднего хода.

2618000q
Топка ТЧЗМ-2-2,7/8,0
Топка ТЧЗМ-2-2,7/8,0

Топка ТЧЗМ-2-2,7/8,0 механическая топка с движущейся цепной колосниковой решеткой чешуйчатого типа и забрасывателями ЗП.

3030000q
Топка ТЛЗМ-2-2,7/3,0
Топка ТЛЗМ-2-2,7/3,0

Топка ТЛЗМ-2-2,7/3,0 механическая с движущимся ленточным колосниковым полотном заднего хода и забрасывателем.

1439900q
Топка ТШПМ-2,0
Топка ТШПМ-2,0

Топка ТШПМ 2,0 механическая топка с неподвижной топочной решеткой и шурующей планкой, имеет мощность 0,8 МВт.

330000q

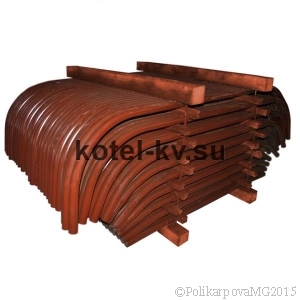

Трубы котлов КЕ 10-24
