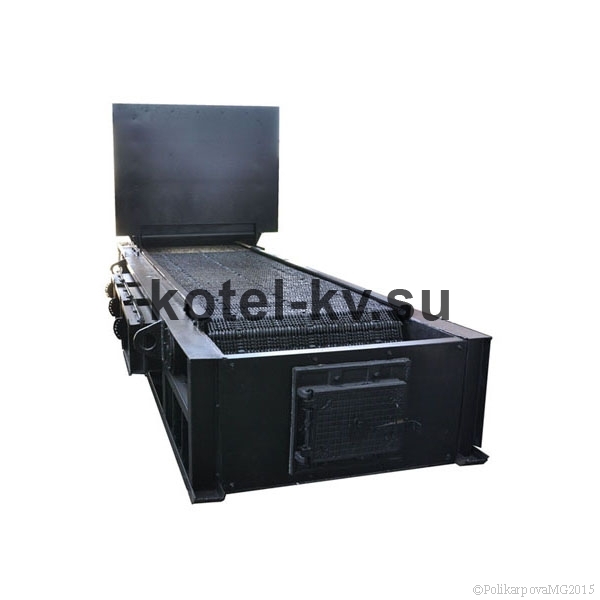

Топка ТЛПХ 1,1х3,0
Топка ТЛПХ 1,1х3,0
Цена с НДС: 1749000 q
Данный товар вы можете купить на нашем заводе.

Отправьте нам заявку и мы перезвоним вам в ближайшее время.

Имя
Телефон
Позвонить мне

Технические характеристики

Марка ТЛПХ 1.1x3.0
Вид топки Механическая ТЛПХ
Мощность, МВт 2.7
Диапазон изменения нагрузки, % 50-100
Теплонапряжение колосниковой решетки рекомендуемое, МВт/м² 0.7-1.0 (1.2)
Потери тепла от химического недожега, не более, % 1
Потери тепла от механического недожега, % 10.0-13.5
Выход летучих, не менее, % 20
Влажность топлива, не более, % 25
Зольность топлива, не более, % 25
Содержание мелочи (0-6 мм), не более, % 40
Максимальный размер куска, мм 40
Скорость движения колосникового полотна, м/ч 1.3-19.3
Ширина колосниковой решетки, мм 1100
Расстояние между валами, мм 3000
Активная площадь колосниковой решетки, м² 2.7

Топка ТЛПХ 1,1х3,0

Топка ТЛПХ 1,1х3,0 - это механическая топка с ленточным колосниковым полотном. Топка ТЛПХ 1,1х3,0 устанавливается в механические водогрейные и отопительные стационарные котельные и быстровозводимые котельные, а также применяется в промышленных печах для нагрева воздуха для отопления и сушки материалов в технологических процессах. Топка ТЛПХ 1,1х3,0 обеспечивает подачу топлива на колосниковую решётку, перемещение слоя горящего топлива и сброс золы и шлака при повороте колосникового полотна в канал золошлакоудаления.

Топка ТЛПХ 1,1х3,0 применяется в котельных с механическими транспортерами топливоподачи и шлакоудаления. Топка ТЛПХ 1,1х3,0 предназначена для сжигания каменных и бурых углей. С топкой ТЛПХ 1,1х3,0 могут работать котлы - КВм 1,5, КВм 1,6, КВм 1,8 и Гефест-1,8-95 ТЛПХ. Мощность устанавливаемых водогрейных котлов от 1,5 МВт до 1,8 МВт.

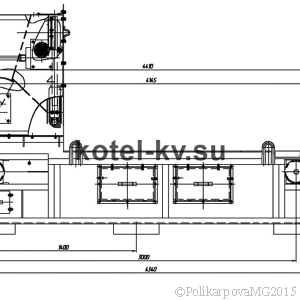

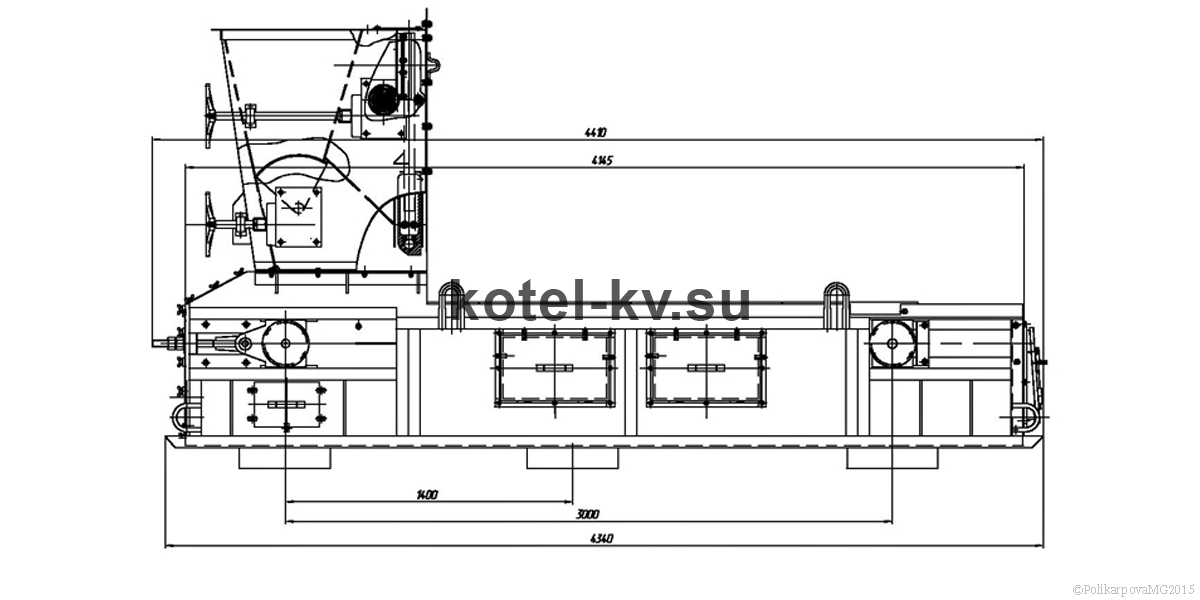

Конструктивные особенности топки ТЛПХ 1,1х3,0

Топка ТЛПХ 1,1х3,0 включает в себя:

  • угольный ящик с редукторами и регулирующей плитой;
  • колосник ведомый 23.1603.006 (081);
  • колосник ведущий 23.1603.007 (084);
  • колосник ведущий 23.1603.008 (080);
  • штыри колосникового полотна;
  • звезды;
  • рама с приводом топки ТЛПХ;
  • ведущий и ведомый вал;
  • автоматику топки.

С помощью транспортера топливоподачи уголь подается в угольный ящик топки ТЛПХ 1,1х30. Через угольный ящик самостоятельно осуществляется погрузка топлива на передвигающиеся колосниковое полотно. Уголь на колосниковом полотне сжигается в слое 100-200 мм, при поперечной схеме движения слоя топлива и потоков воздуха в верхнем зажигании. Поддержание определенной толщины слоя топлива на колосниковой решетке топки ТЛПХ осуществляется с помощью регулятора слоя в угольном ящике и производится вручную посредством маховиков через червячные передачи редукторов. Количество подаваемого в топку ТЛПХ топлива может меняться, при изменении скорости движения колосникового полотна.

Воздух для горения подается в камеры, которые расположены под колосниковой решеткой. Воздух поступает непрерывным потоком, иначе может произойти спекание слоя и пережог колосников. Количество подаваемого воздуха регулируется величиной открывания воздушных шиберов. Воздух под колосниковую решетку и на вторичное дутье подается от одного вентилятора котельной установки. Под верхней ветвью колосникового полотна располагаются дутьевые короба с зонами дутья и поворотными шиберами. Подвод воздуха под топку ТЛПХ 1,1-3,0 односторонний, c противоположной стороны предусмотрены окна для очистки дутьевых коробов от провала золы.

В передней части рамы топки ТЛПХ 1,1х3,0 на боковых щеках расположены окна для ремонта колосникового полотна. Окна для очистки от провала закрыты люками, а окна для ремонта в передней части закрыты крышками.

Удаление шлака с колосниковой решетки топки ТЛПХ 1,1х3,0 происходит в задней части топки за счет движения колосникового полотна при его повороте вокруг ведущего вала, которое приводится в движение приводом. Удаление шлака из шлакового канала производится транспортером шлакозолоудаления.

Купить топку ТЛПХ 1,1х3,0

Завод котельного оборудования производит и реализует топки различных моделей. Купить топки ТЛПХ 1,1х3,0 вы можете в нашем электронном магазине сделав заявку он-лайн, либо позвонив по телефону 8-913-258-65-82 в отдел сбыта. Транспортирование модульных котельных и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана. Менеджеры отдела сбыта дают консультацию по всем вопросам подбора оборудования и рассчитывают стоимость доставки до вашего региона.

Доставка осуществляется во все районы Томской области, включая: Томск, Колпашево, Асино, Кедровый, Стрежевой, Александровский район, Асиновский район, Бакчарский район, Верхнекетский район, Зырянский район, Каргасокский район, Кожевниковский район, Колпашевский район, Кривошеинский район, Молчановский район, Парабельский район, Первомайский район, Тегульдетский район, Томский район, Чаинский район, Шегарский район, Александровское,  Бакчар, Белый Яр, Зырянское, Каргасок, Кожевниково, Колпашево, Кривошеино, Мельниково,  Молчаново, Парабель, Первомайское, Подгорное, Тегульдет.

3D - тур по модульной котельной

Вас может заинтересовать

Топка ТЛПХ 1,1х3,5
Топка ТЛПХ 1,1х3,5

Топка ТЛПХ 1,1х3,5 механическая топка с движущимся ленточным колосниковым полотном переднего хода.

1881000q
Топка ТШПМ-0,8
Топка ТШПМ-0,8

Топка ТШПМ 0,8 механическая топка с неподвижной топочной решеткой и шурующей планкой, имеет мощность 0,8 МВт.

290000q
Топка ТЧЗМ-2,7/4
Топка ТЧЗМ-2,7/4

Топка ТЧЗМ-2,7/4 механическая топка с движущейся цепной колосниковой решеткой чешуйчатого типа и забрасывателями ЗП.

1852500q

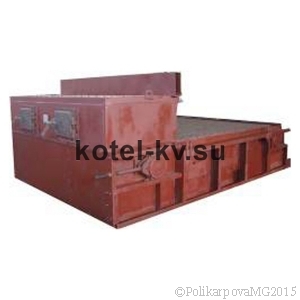

Топка ТЛЗМ-0,5/2,4
