Топка ТШПМ-1,45

Топка ТШПМ-1,45
Топка ТШПМ-1,45
Цена с НДС: 300000 q
Данный товар вы можете купить на нашем заводе.

Отправьте нам заявку и мы перезвоним вам в ближайшее время.

Имя
Телефон
Позвонить мне

Технические характеристики

Марка ТШПМ-1.45
Мощность, МВт 1.45
Вид топки Механическая ТШПМ
Вид топлива Каменный и бурый уголь
Коэффициент избытка воздуха за топкой, не более 1.6
Активная площадь колосниковой решетки, м² 1.2
Скорость движения колосникового полотна, м/ч 1.3...19.3
Давление воды для охлаждения решетки и планки, МПа (кгс/см²) 0.6 (6.0)
Установочная мощность, кВт 7
Режим работы Наладочный и автоматический
Габаритные размеры, длина*ширина*высота, мм 4100*1100*2700
Масса, т 1.3

Топка ТШПМ-1,45

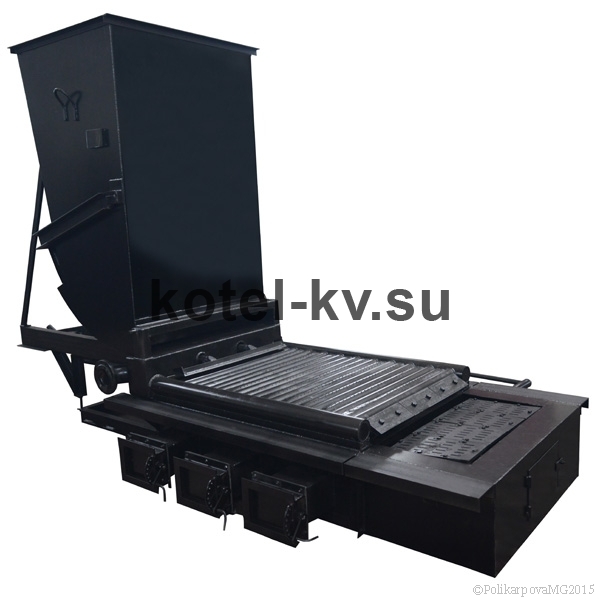

Топка ТШПМ-1,45 - это механическая топка с шурующей планкой. Топка ТШПМ устанавливается в механические водогрейные и отопительные стационарные котельные, а также модульные котельные. Топка ТШПМ-1,45 обеспечивает автоматическую подачу топлива на топочную решётку, шурование и перемещение слоя горящего топлива и сброс золы и шлака при помощи шурующей планки с электромеханическим приводом.

Топка ТШПМ-1,45 применяется в котельных с механическими транспортерами топливоподачи и шлакоудаления. Топка предназначена для сжигания каменных и бурых углей. С топкой ТШПМ могут работать как стальные водотрубные котлы типа КВ, КВС, котлы Гефест, так и чугунные секционные котлы Братск, Братск М.

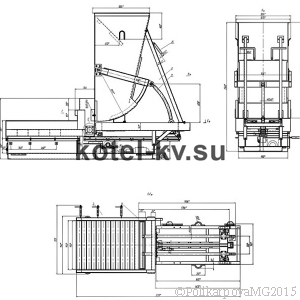

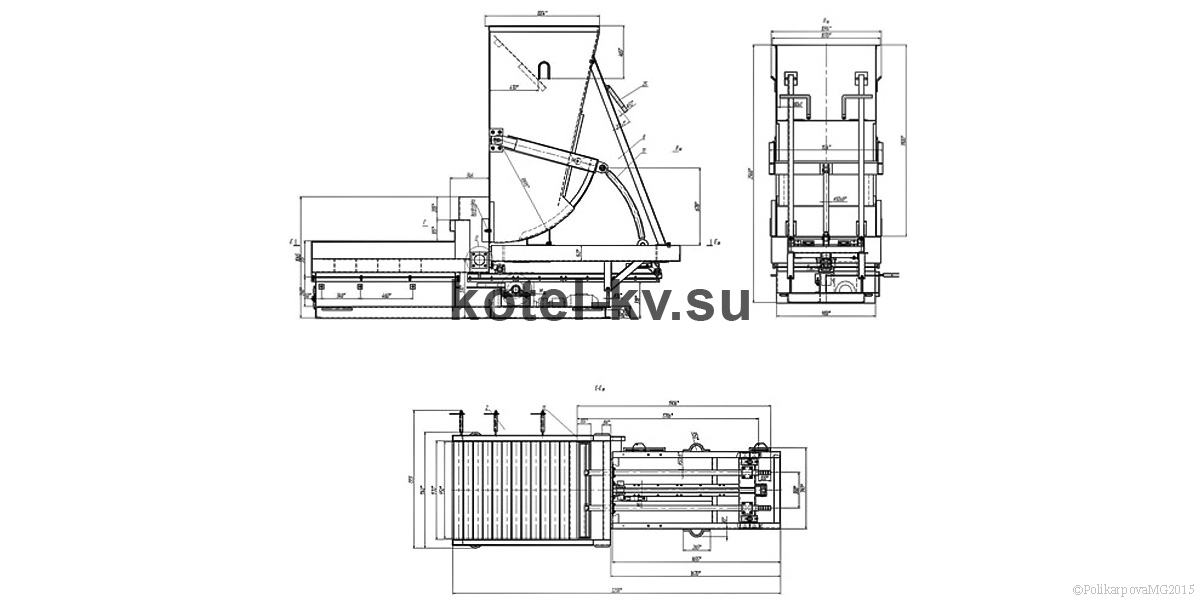

Конструктивные особенности топки ТШПМ 1,45

Топка ТШПМ-1,45 включает в себя:

  • водоохлаждаемую решетку;
  • основание топки;
  • шурующую планку;
  • каретку топки;
  • раму привода;
  • привод каретки;
  • угольный бункер;
  • вентилятор;
  • щит управления.

Системой топливоподачи котельной в бункер топки подается топливо. Для создания запаса топлива и подачи его на решетку при помощи секторного питателя, устанавливают бункер. Секторный питатель приводится в движение тягой.

Необходимое для движения шурующей планки и секторного питателя усилие, создается приводом топки ТШПМ-1,45.

При движении шурующей планки вперед слой топлива, который лежит на решетке, начинает производить волнообразные движения, это способствует его перемешиванию, а при обратном движении планки часть раскаленного топлива с середины решетки перемещается к фронту. За счет этого улучшаются условия воспламенения новых порций угля, поступающих на решетку, раскаленные частицы являются очагами воспламенения свежего топлива.

При движении планки назад, топливо смещается на 15-25% от величины сдвига в прямом направлении. Зола и шлак сбрасываются с решетки в канал золошлакоудаления.

Автоматика топки регулирует движение планки. Для более надежного заполнения решетки топливом, а также осуществления шуровки слоя происходит чередование ходов планки на разную длину. Выбор движения планки определяется в зависимости от характеристик топлива, длины решетки и тепловой нагрузки топки.

В топке ТШПМ-1,45 предусмотрены устройства независимого регулирования объема дутьевого воздуха по зонам горения, подаваемого вентилятором под решетку и подача вторичного воздуха в зону горения над решеткой. Диапазон регулирования мощности топки обеспечивается изменением интервала времени между циклами хода шурующей планки и объема подачи дутьевого воздуха в зоны горения топлива.

При прекращении подачи электроэнергии и отклонениях от допустимых значений давления, температуры воды на выходе из котла, разрежения в топочной камере, автоматика безопасности обеспечивает отключение дутьевого вентилятора, автоматической подачи топлива и включение светозвуковой сигнализации.

В комплект поставки топки ТШПМ-1,45 входит: блок топочный ТШПМ-1,45 в сборе с опорной рамой, каретка, привод, планка шурующая, угольный бункер, запорная арматура, приборы КИП, щит автоматики, вентилятор ВЦ 14-46 № 2,4 с эл. дв. 4/3000, паспорт и инструкция по эксплуатации топки ТШПМ-1,45.

Купить топку ТШПМ-1,45

Завод котельного оборудования производит и реализует топки различных моделей. Купить топку ТШПМ-1,45 вы можете в нашем электронном магазине сделав заявку он-лайн, либо позвонив по телефону 8-913-258-65-82 в отдел сбыта. Транспортирование модульных котельных и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана. Менеджеры отдела сбыта дают консультацию по всем вопросам подбора оборудования и рассчитывают стоимость доставки до вашего региона.

Доставка осуществляется во все районы Томской области, включая: Томск, Колпашево, Асино, Кедровый, Стрежевой, Александровский район, Асиновский район, Бакчарский район, Верхнекетский район, Зырянский район, Каргасокский район, Кожевниковский район, Колпашевский район, Кривошеинский район, Молчановский район, Парабельский район, Первомайский район, Тегульдетский район, Томский район, Чаинский район, Шегарский район, Александровское,  Бакчар, Белый Яр, Зырянское, Каргасок, Кожевниково, Колпашево, Кривошеино, Мельниково,  Молчаново, Парабель, Первомайское, Подгорное, Тегульдет.

3D - тур по модульной котельной

Вас может заинтересовать

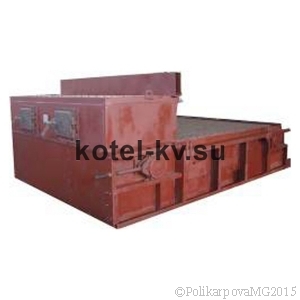

Топка ТЛЗМ-2-1,87/2,4
