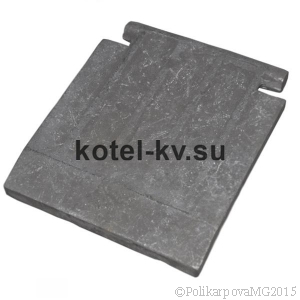

Колосник шлакосниматель Т 22.00.007 А
Колосник шлакосниматель Т 22.00.007 А

Колосник шлакосниматель Т 22.00.007 А устанавливается в механические топки ТЛЗМ.

700q

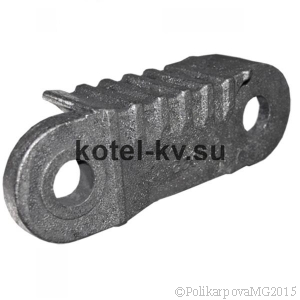

Колосник крайний правый Т 328.01.03.00.002
Колосник крайний правый Т 328.01.03.00.002

Колосник крайний правый Т 328.01.03.00.002 устанавливается в механические топки ТЛЗМ.

160q

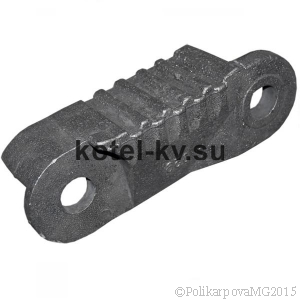

Колосник крайний левый Т 328.01.03.00.001
Колосник крайний левый Т 328.01.03.00.001

Колосник крайний левый Т 328.01.03.00.001 устанавливается в механические топки ТЛЗМ.

160q

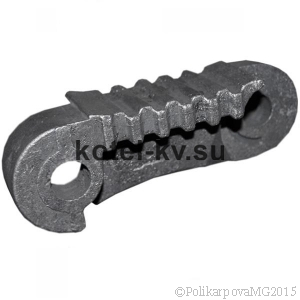

Колосник ведущий правый Т 24.06.004
Колосник ведущий правый Т 24.06.004

Колосник ведущий правый Т 24.06.004 устанавливается в механические топки ТЛЗМ.

200q

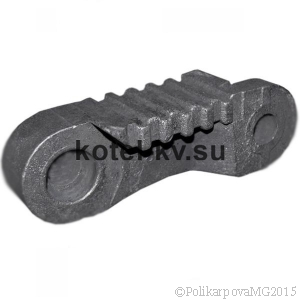

Колосник ведущий левый Т 24.06.003
Колосник ведущий левый Т 24.06.003

Колосник ведущий левый Т 24.06.003 устанавливается в механические топки ТЛЗМ

200q

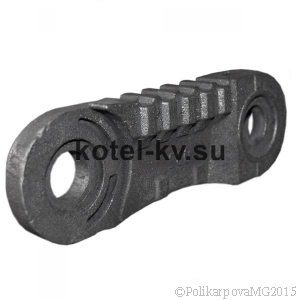

Колосник ведомый Т 24.06.001
Колосник ведомый Т 24.06.001

Колосник ведомый Т 24.06.001 (00.1603.032) устанавливается в механические топки ТЛЗМ.

120q

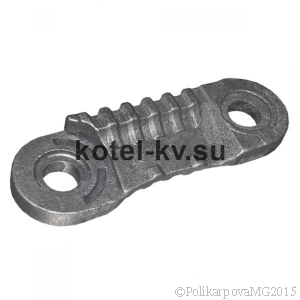

Колосник ведомый широкий Т 24.06.001-01
Колосник ведомый широкий Т 24.06.001-01

Колосник ведомый широкий Т 24.06.001-01 (00.1603.032-01).

140q

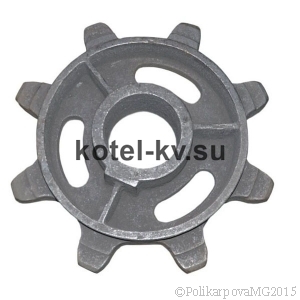

Звездочка Т 91.02.002
Звездочка Т 91.02.002

Звездочка Т 91.02.002 (00.5769.012) устанавливается в механические топки ТЛЗМ.

7050q
Шкив Т 91.04.002
Шкив Т 91.04.002

Шкив Т 91.04.002 (00.5645.052) устанавливается в механические топки ТЛЗМ.

7000q
Шкив Т 328.01.02.00.002
Шкив Т 328.01.02.00.002

Шкив Т 328.01.02.00.002 устанавливается в механические топки ТЛЗМ.

7000q

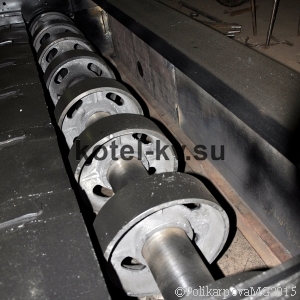

Вал передний в сборе Т 192.02.000
Вал передний в сборе Т 192.02.000

Вал передний в сборе Т 192.02.000 (00.8091.001).

150000q
Вал задний в сборе Т 328.01.02.00.000
Вал задний в сборе Т 328.01.02.00.000

Вал задний в сборе Т 328.01.02.00.000 (00.9459.014) устанавливается в механические топки ТЛЗМ.

120000q
Корпус подшипника заднего вала Т 220.04.002
Корпус подшипника заднего вала Т 220.04.002

Корпус подшипника заднего вала Т 220.04.002 (00.6927.010)

7000q

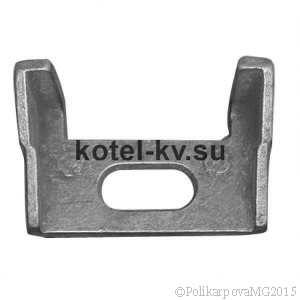

Кронштейн шлакоснимателя Т 160.00.001 А
Кронштейн шлакоснимателя Т 160.00.001 А

Кронштейн шлакоснимателя Т 160.00.001 А устанавливается в механические топки ТЛЗМ.

580q

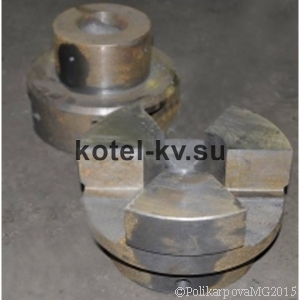

Полумуфта (00.5684.001)
Полумуфта 00.5684.001

Полумуфта 483.20 (00.5684.001) устанавливается в механические топки ТЛЗМ.

6650q

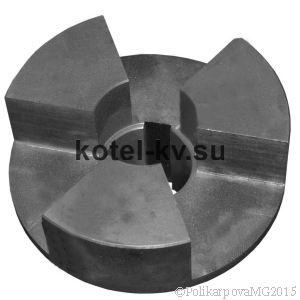

Полумуфта 00.5684.001-01
Полумуфта 00.5684.001-01

Полумуфта 483.21 (00.5684.001-01) устанавливается в механические топки ТЛЗМ.

6250q

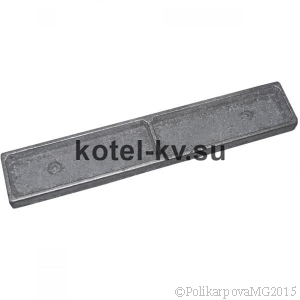

Уплотнение Т 24.01.121
Уплотнение Т 24.01.121

Уплотнение Т 24.01.121 (00.1603.061).

1200q

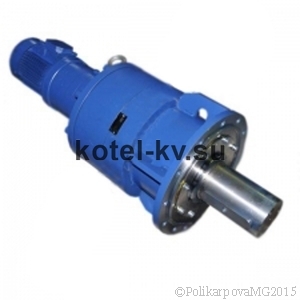

Мотор-редуктор МРВ-350-5491
Мотор-редуктор МРВ-350-5491

Мотор-редуктор МРВ-350-5491 устанавливается на топки ТЛПХ, ТЧЗМ, ТЛЗМ

225000q
Не знаете, как выбрать котельное оборудование, которое вам нужно?

Оставьте ваши контактные данные и наши менеджеры свяжутся с вами

Имя
Телефон
Позвонить мне

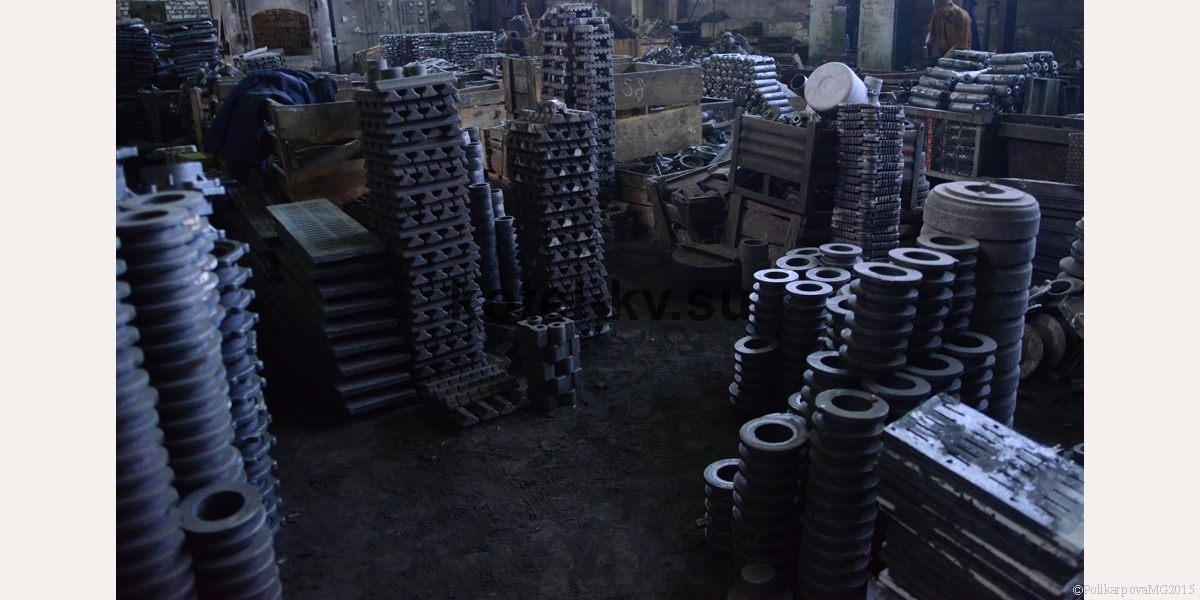

Колосник топки ТЛЗМ
Колосник ленточной топки
Колосники ТЛЗМ
Колосники ТЛЗМ
Колосники ТЛЗМ

Колосники ТЛЗМ

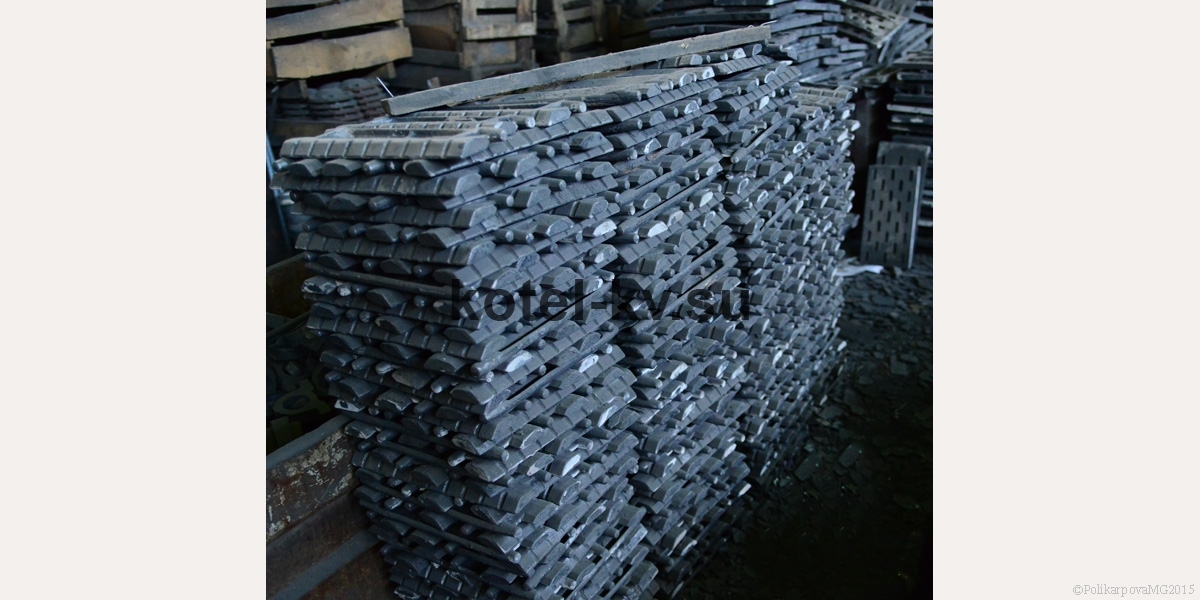

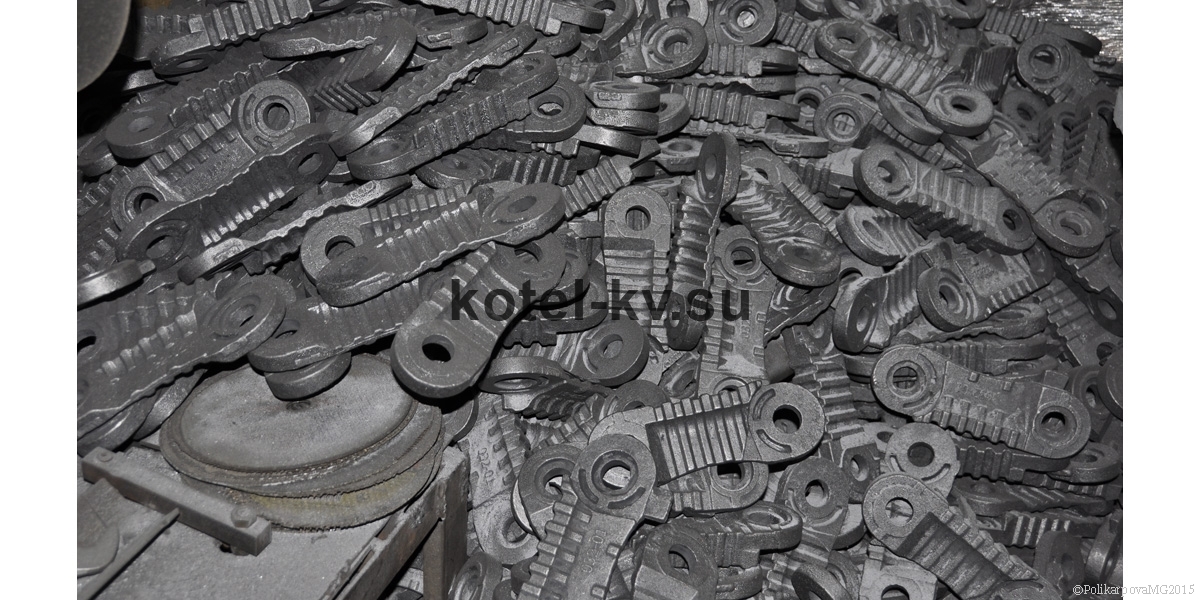

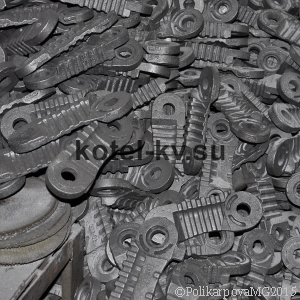

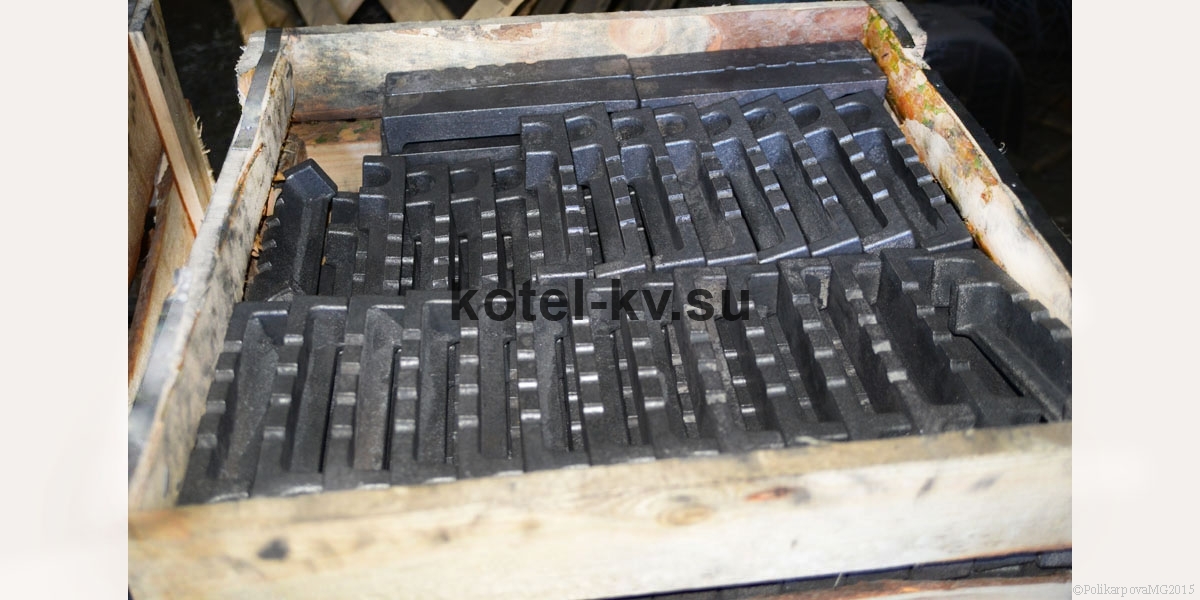

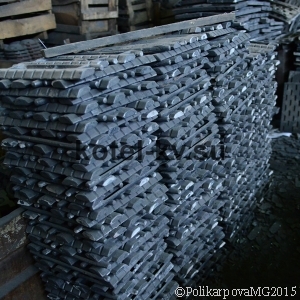

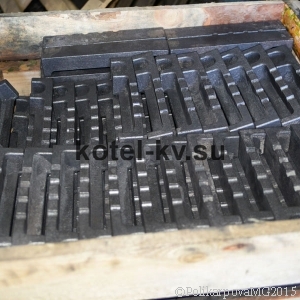

Колосники ТЛЗМ собираются в колосниковое полотно ленточного типа. Колосники ТЛЗМ представляют собой чугунные отливки сложной конфигурации с соединительными ребрами и отверстиями, соединяющиеся между собой поперечными штырями в цельное колосниковое полотно, натягиваемое на валы и перемещаемое приводом топки.

Модельный ряд производимых колосников и запасных частей топки ТЛЗМ (применяемость и количество штук на топку)

Запасные части и колосники топки ТЛЗМ. Наименование
Количество штук на изделие Масса 1 штуки, кг
Топка ТЛЗМ 1,87/2,4 Топка ТЛЗМ 1,87/3,0 Топка ТЛЗМ 2,27/3,0 Топка ТЛЗМ 2,7/4.0
Колосник ведомый (широкий) 00.1603.032-01 (Т 24.06.001-01) 1216 1440 2160 2784 1,84
Колосник ведомый 00.1603.032 (Т 24.06.001) 152 180 270 342 1,53
Колосник ведущий правый 00.1603.057 (Т 24.06.004) 76 90 135 174 3,65
Колосник ведущий левый 00.1603.058 (Т 24.06.003) 114 135 180 232 3.65
Колосник крайний правый 00.1603.035 (Т 328.01.03.00.002) 38 45 45 58 2,5
Колосник крайний левый 00.1603.036 (Т 328.01.03.00.001) 38 45 45 58 2,5
Вал передний в сборе 00.8091.001 (Т 192.02.000) 1 1 1 1 733
Вал задний в сборе 00.9459.014 (Т 328.01.02.00.000) 1 1 1 1 795
Уплотнение 00.1603.061 (Т 24.01.121) 8 12 12 16 5,6
Звездочка Т 91.02.002 10 10 10 10 26,5
Корпус подшипника заднего вала Т 220.04.002 1 1 1 1 19,5
Шкив Т 91.04.002 1 1 1 1 37,3
Шкив Т 328.01.02.00.002 1 1 1 1 40,0
Колосник 00.1602.010 (Т 22.00.007 А) 7 7 10 10 8,6
Кронштейн (Т 160.00.001 А) 7 7 10 10 8,6
Полумуфта (00.5684.001-01) 1 1 1 1 28
Колосниковое полотно топки ТЛЗМ Т329.01.04.000-02СБ 1       3732
Колосниковое полотно топки ТЛЗМ Т329.01.04.000СБ   1     4422
Колосниковое полотно топки ТЛЗМ Т328.01.03.000СБ     1   6414
Колосниковое полотно топки ТЛЗМ Т328.01.03.000-7СБ       1 8090
Крышка подшипника глухая ведущего вала 401.2.10 1 1 1 1 1
Крышка подшипника заднего вала Т 298.01.902 1 1 1 1 1
Крышка подшипника с отв. вед. вала Т 9.02.007 1 1 1 1 1
Букса передняя правая (00.1426.002) 1 1 1 1 36,6
Привод топки (00.9406.008) 1 1 1 1 190
Букса передняя левая (00.1426.003) 1 1 1 1 34,6
Букса задняя (00.6927.010) 2 2 2 2 47
Штырь 00.4101.084 (Т 24.03.003) 38 45 45 58 10,5

Материалом используемым для изготовления колосников ТЛЗМ служит литейный чугун.
 Колосники поддерживают слой горящего топлива, температура интенсивного горения которого может достигать и даже превышать 1000 °С.

Ведущие колосники правые и левые являются тяговыми элементами и находятся в зацеплении со звездочками, а крайние колосники правые и левые выполняют роль бокового уплотнения. Расстояния между рядами ведущих колосников топки ТЛЗМ заполняют ведомыми колосниками, либо колосниками ведомыми широкими в зависимости от модификации топки, которые не подвергаются растягивающим усилиям.

В передней и задней частях дутьевого короба смонтированы уплотнения, препятствующие перетечке воздуха в топку. Верхняя часть колосникового полотна топки ТЛЗМ перемещается по продольным шинам, расположенным под ведущими колосниками, нижняя часть опирается на продольные балки. Натяжение колосникового полотна регулируется натяжными винтами путем перемещения ведущего вала с подшипниками. Задний вал является ведомым и на нем крепятся шкивы.
