Скреперный подъемник

Скреперный подъемник
900000 q
Всю информацию вы можете уточнить у менеджеров

Оставьте ваши контактные данные и с вами свяжутся

Имя
Телефон
Позвонить мне

Технические характеристики

Марка Скреперный подъемник
Производительность от, м³/ч 5 до 7
Объем ковша от, м³ 0,35 до 0,5
Угол подъема до, ° 75
Тяговое усилие лебедки, Н 24
Режим работы Автоматический, полуавтоматический.
Масса, кг 5550

Скреперный подъемник

Скреперный подъемник предназначен для погрузки, транспортировки, разгрузки золы и шлака в угольных котельных.

Удаление золы и шлака в золовой бункер осуществляется ковшом, который движется по направляющим в шлакосборном канале. Шлакосборный канал постоянно заполняют водой, что исключает подсос воздуха в топку котла и спекание шлака, исключает задымленность в зольных помещениях.

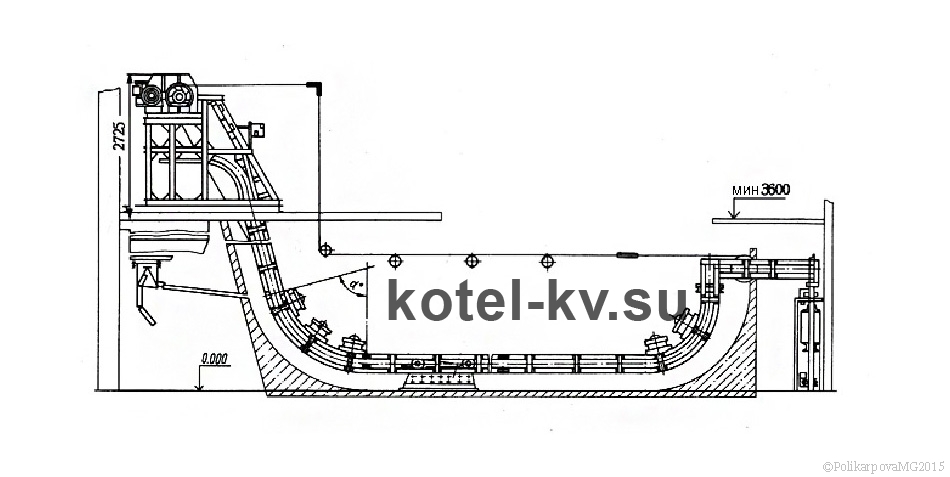

Конструкция скреперного подъемника

Установка скреперно - ковшовая ПСКМ состоит из узлов: головной участок, поворотный участок, щеки прямолинейного участка, однобарабанная реверсивная лебедка, односекторный затвор, ковш, канат, поддерживающие блоки диаметром 16 см с рамой, направляющие блоки диаметром 30 см с рамой, хвостовой участок, в котором имеется натяжное устройство.

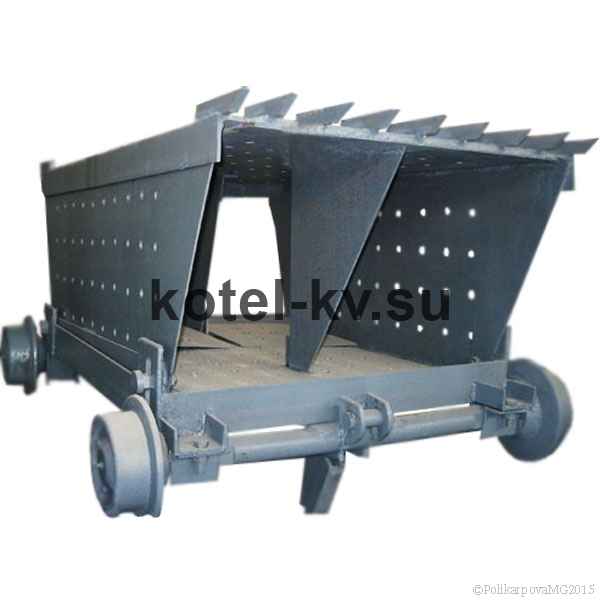

Ковш скреперного устройства ПСКМ

Ковш свободно поворачивается около оси, которая присоединена к тяговой раме. Когда ковш перемещается в горизонтальном направлении, то при захватывании шлака его задний конец поднимается кверху, подходя к наклонной плоскости, упорная рама, жестко связанная с ковшом, упирается в направляющие, приводя таким образом ковш в горизонтальное положение и тем облегчая его движение по наклонной части канала.

Ковш состоит из двух частей короба рамы. На раме ковша при помощи болтов крепятся оси в сборе - передняя и задняя. Обе оси дополнены катками с ребордами. На задней оси закрепляются клиновые муфты, предназначенные для крепления ковша с канатом. Весь короб не включает в себя наличие передней панели.

Задняя стенка ковша откидывается внутрь при помощи шарниров. Откидывание в противоположную, внешнюю сторону невозможно из-за упора на днище короба.

Днище короба оборудовано зубьями для рыхления шлакозольных остатков на дне канала.

Передняя часть короба, во время вертикального нахождения подвижна относительно рамы, что в свою очередь значительно снижает коэффициент сопротивления, оказываемый на прохождение ковша в канале при использовании холостого хода.

С целью улучшения показателей ковша и облегчения стока воды во время его движения по наклонной части, боковые стенки, а также нижняя стенка ковша имеют перфорацию.

Натяжное устройство хвостового участка подъемника ПСКМ состоит из рамы с блоком диаметра 50 см. с рамой. Короб натяжного устройства свободно и беспрепятственно скользит по направляющим рамы. Заливаемый в короб материал с массой до 800 кг создает необходимое усилие для должного натяжения канатов, что в свою очередь способствует наиболее устойчивому положению каната в ручьях поддерживающих и направляющих блоков.

Отключающие устройства используются для аварийной остановки лебедки при условии обрыва или значительной вытяжке каната, а также в случае заклинивания ковша в канале.

Скреперные подъемники ПСКМ выпускаются следующих моделей:

  • ПСКМ-0,35-75° - 900; ПСКМ-0,35-65° - 900; ПСКМ-0,5-75° - 900; ПСКМ-0,5-65° - 900;
  • ПСКМ-0,35-75° - 700; ПСКМ-0,35-65° - 700; ПСКМ-0,5-75° - 700; ПСКМ-0,5-65° - 700.

Купить скреперный подъемник

Завод котельного оборудования производит и реализует шлакоудаление и топливоподачу различных моделей. Купить скреперный подъемник вы можете в нашем электронном магазине сделав заявку он-лайн, либо позвонив по телефону 8-913-258-65-82 в отдел сбыта. Транспортирование шлакоудаления и топливоподачи и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана. Менеджеры отдела сбыта дают консультацию по всем вопросам подбора оборудования и рассчитывают стоимость доставки до вашего региона.

Доставка осуществляется во все районы Томской области, включая: Томск, Колпашево, Асино, Кедровый, Стрежевой, Александровский район, Асиновский район, Бакчарский район, Верхнекетский район, Зырянский район, Каргасокский район, Кожевниковский район, Колпашевский район, Кривошеинский район, Молчановский район, Парабельский район, Первомайский район, Тегульдетский район, Томский район, Чаинский район, Шегарский район, Александровское,  Бакчар, Белый Яр, Зырянское, Каргасок, Кожевниково, Колпашево, Кривошеино, Мельниково,  Молчаново, Парабель, Первомайское, Подгорное, Тегульдет.
