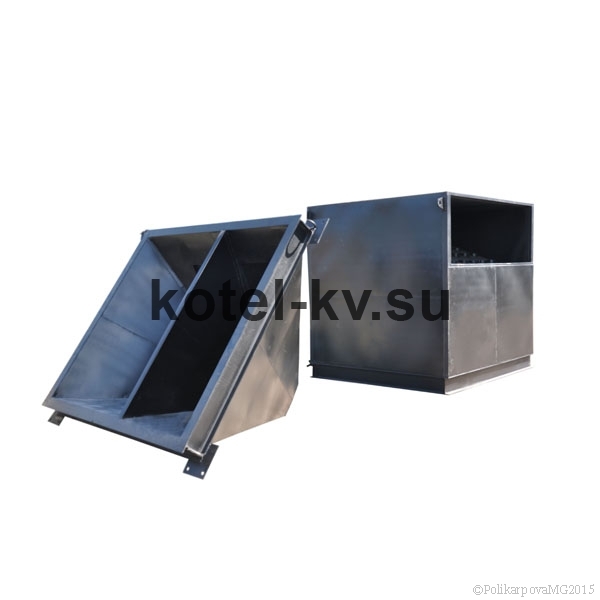

Циклон БЦ 2-7х(5+3)
Циклон БЦ 2-7х(5+3)
Цена с НДС: 990000 q
Данный товар вы можете купить на нашем заводе.

Отправьте нам заявку и мы перезвоним вам в ближайшее время.

Имя
Телефон
Позвонить мне

Технические характеристики

Марка БЦ 2-7х(5+3)
Вид Циклон БЦ 2
Производительность минимальная, м³/с 11.72
Производительность максимальная, м³/с 13.58
Количество элементов, шт 56
Внутренний диаметр циклонного элемента, мм 254
Степень очистки газов, % 85
Допустимая температура газов на входе до, °С 400
Гидравлическое сопротивление, Па 450-600
Применяемость с котлами Паропроизводительность 20.0 т/ч
Габаритные размеры, длина*ширина*высота, мм 3170*2450*4510
Масса, кг 7200

Циклон БЦ 2-7х(5+3)

Батарейные циклоны типа БЦ используют для котельных средней и малой производительности. Циклоны БЦ 2-7х(5+3) осуществляют сухое улавливание золы, уносимой дымовыми газами из топок паровых котлов производительностью 6,5-25 т/ч и водогрейных котлов производительностью 4-10 Гкал/ч при сжигании твердого золосодержащего топлива. Циклоны устанавливают в газовом тракте после котла перед дымососом. В большинстве случаев циклоны БЦ 2-7х(5+3), устанавливаются в котельных с котлами типа КЕ, ДКВР, а также КВ-ТС.

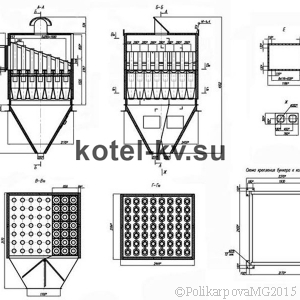

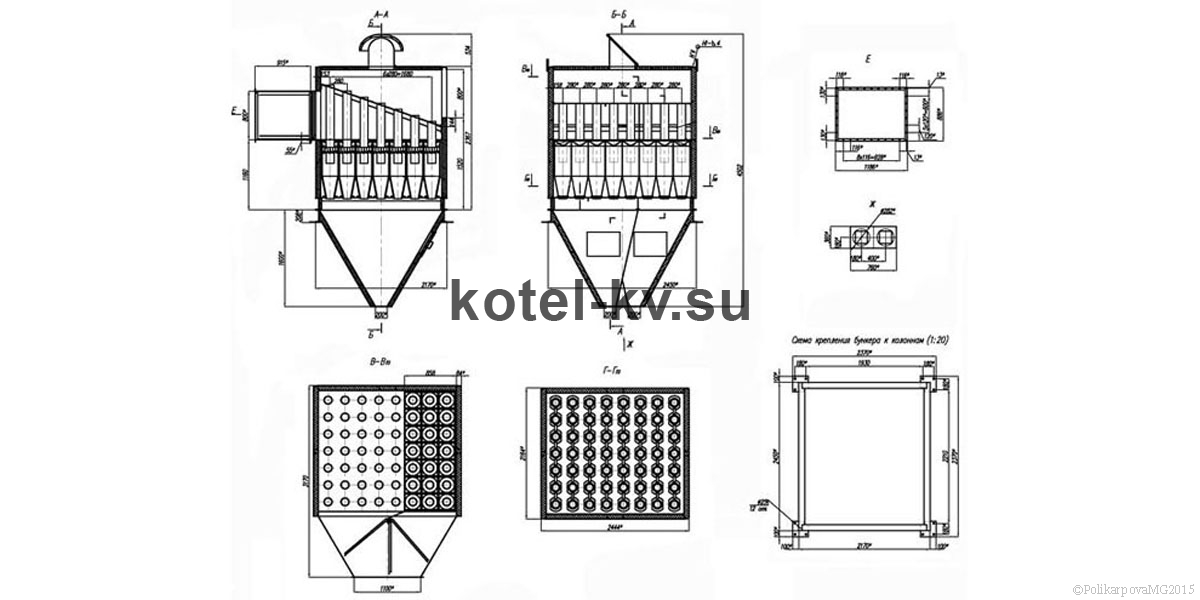

Устройство циклонов БЦ 2-7х(5+3)

Батарейный циклон БЦ 2-7х(5+3) состоит из параллельно установленных чугунных циклонных элементов, объединенных в одном корпусе и имеющих общие подвод и отвод газов, а также сборный двухсекционный бункер.

Батарейный циклон БЦ 2-7х(5+3) имеет 56 цельнолитых чугунных циклонных элементов диаметром 254 мм. Они оборудованы направляющими аппаратами "Розетка", угол наклона которых может быть до 25°. Циклон БЦ 2-7х(5+3) разделен на две параллельно работающие секции, которые в свою очередь оборудованы шиберами для их отключения. Секционность бункера циклона сохраняет скорость движения очищаемого газа в циклонных элементах при переменных нагрузках, за счет отключения соответствующих секций. В дополнение ко всему, секционирование исключает переток газов из одних элементов в другие через пылевой бункер. На секционной крышке устанавливаются предохранительные клапаны во избежание повреждения аппарата при взрывах или хлопках при очистки взрывоопасных пылегазовых смесей. Корпус и бункер батарейного циклона БЦ 2-7х(5+3) изготовляются из листовой стали сварными. Газоплотность всего батарейного циклона обеспечивают сварные швы корпусов батарейного циклона.

Преимущества циклона БЦ 2-7х(5+3)

Батарейный циклон БЦ 2-7х(5+3) имеет ряд преимуществ. Циклон БЦ 2-7х(5+3) обладает высокой степенью очистки, что позволяет иметь КПД циклона не ниже 85%. Регулируется по производительности благодаря устройствам отключения секции. Циклон изготавливается с чугунными корпусами циклонных элементов, что обеспечивает повышенное сопротивление абразивному износу. Благодаря разборной конструкции циклонных элементов имеет высокую степень ремонтопригодности.

Принцип работы циклонов БЦ 2-7х(5+3)

Запыленный газ попадает в секции циклона БЦ 2-7х(5+3) общим потоком, равномерно распределённым по всему входному сечению. Из этого потока запыленный газ подводится в элементы и начинает вращение из-за лопаток закручивающего аппарата. Двигаясь по инерции прямо, твердые частицы золы и пыли прижимаются к корпусу циклонного элемента и спускаются по конической части корпуса вместе с газовым потоком. Благодаря спиральному вихревому движению образуется пониженное давление в середине циклонного элемента, в результате поток газов из нижней части конуса меняет направление движения и идет вверх по центру корпуса циклонного элемента, направляясь в трубу для выхлопов. Зола и пыль оседает вниз в сборочный бункер, откуда ее удаляют.

Для эффективного функционирования циклона следует поддерживать постоянное сопротивление при наименьшей нагрузке котла не менее двадцати килограмм на метр квадратный. Для этого необходимо отключать одну из секций, не допускать подсосов воздуха извне и переполнения бункера золой. Кроме того, нужно полностью выгружать из бункера уловленную золу при остановке котла.

Купить циклон БЦ 2-7х(5+3)

Завод котельного оборудования производит и реализует циклоны различных моделей. Купить циклон БЦ 2-7х(5+3) вы можете в нашем электронном магазине сделав заявку он-лайн, либо позвонив по телефону 8-913-258-65-82 в отдел сбыта. Транспортирование циклонов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана. Менеджеры отдела сбыта дают консультацию по всем вопросам подбора оборудования и рассчитывают стоимость доставки до вашего региона.

Доставка осуществляется во все районы Томской области, включая: Томск, Колпашево, Асино, Кедровый, Стрежевой, Александровский район, Асиновский район, Бакчарский район, Верхнекетский район, Зырянский район, Каргасокский район, Кожевниковский район, Колпашевский район, Кривошеинский район, Молчановский район, Парабельский район, Первомайский район, Тегульдетский район, Томский район, Чаинский район, Шегарский район, Александровское,  Бакчар, Белый Яр, Зырянское, Каргасок, Кожевниково, Колпашево, Кривошеино, Мельниково,  Молчаново, Парабель, Первомайское, Подгорное, Тегульдет.
