Циклон БЦ 259-(6x7)

Циклон БЦ 259-(6x7)

Батарейный циклон БЦ 259-(6х7) производит сухое улавливание золы, уносимой дымовыми газами водогрейных котлов производительностью 10 т/ч и теплопроизводительностью 7 МВт. Циклон БЦ-259-(6х7) устанавливают в газовом тракте перед дымососом.

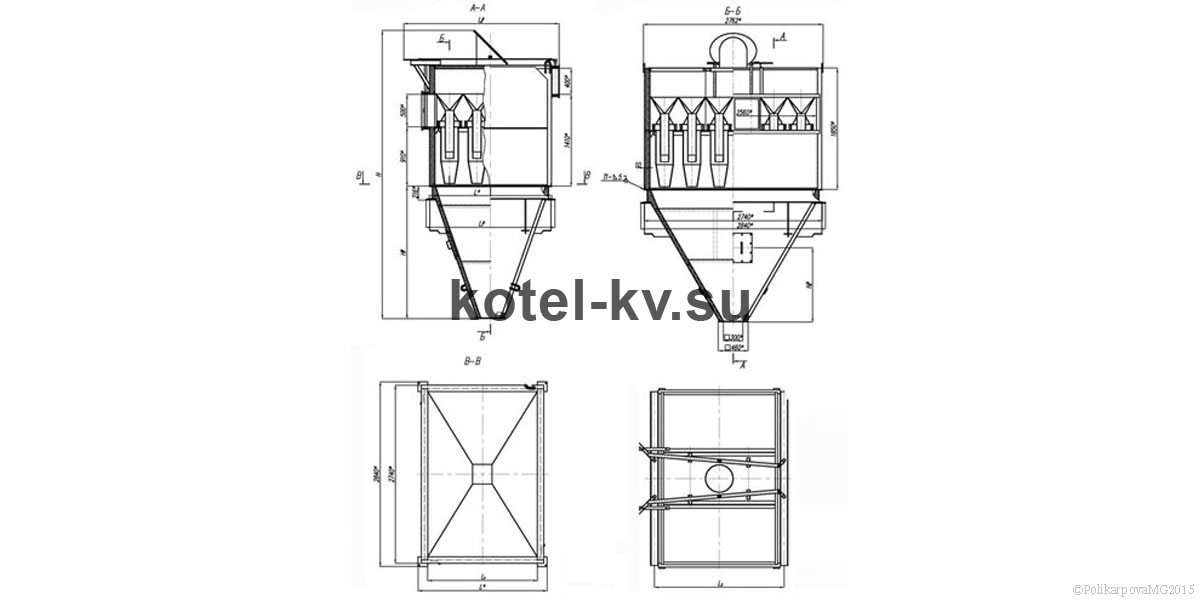

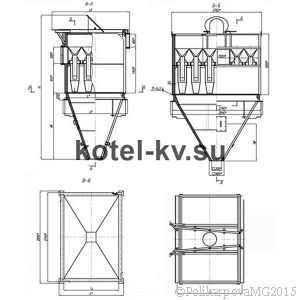

Конструкция батарейного циклона БЦ 259-(6х7)

Батарейный циклон БЦ 259 собирается из батарей циклонных элементов объединенных под общим корпусом, имеющих сборный бункер, общий отвод и подвод газов, которые обеспечивают надежную работу установки при работе котлов на многозольных топливах.

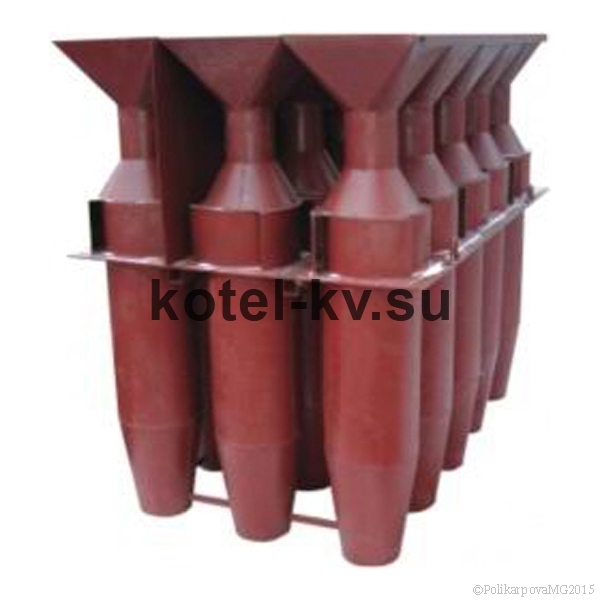

Батарейный циклон БЦ 259-(6х7) включает в себя 42 стальных циклонных элементов, трубной доски, кожуха и верхней панели с теплоизоляцией, присоединительных фланцев с шибером и бункера с теплоизоляцией. Корпус циклона БЦ 259-(6х7) выполняется секционным для поддержания оптимальных скоростей движения газов в циклонных элементах при переменной нагрузке. Этим достигается возможность попеременного отключения определенных секций. На крышке циклона устанавливается предохранительный клапан.

Принцип действия батарейного циклона БЦ 259-(6х7)

Запыленный газ подводят в секции циклона БЦ 259-(6х7) общим потоком равномерно по всему входному сечению во входную камеру. Запыленный газ из общего потока поступает в элементы и получает вращение от лопаток завихрителя. Двигаясь по инерции твердые частицы золы прижимаются к корпусу циклона БЦ 259-(6х7). Затем с газовым потоком спускаются по конической части циклона в золовой бункер.

При спирально-вихревом движении газов в центре циклона образуется пониженное давление. В зону пониженного давления устремляются очищенные от частиц золы дымовые газы. Изменив осевое направление движения на противоположное, очищенные дымовые газы направляются в выхлопную трубу циклонного элемента. Из выхлопных труб циклонных элементов дымовые газы собираются в общую выходную камеру и отсасываются дымососом котла.

При малых нагрузках циклона две из трех секций отключают при помощи шибера. Данная схема позволяет уменьшить переток газа через пылевой бункер из одного элемента в другой. Он возникает из-за различия гидравлического сопротивления в разных элементах циклона. Это связано с дефектами изготовления, неравномерностью распределения газа в циклонных элементах, а также с разной, "пылевой нагрузкой" на элементы. В зависимости от этого происходит ухудшению степени очистки газа.

Купить циклон БЦ 259-(6х7)

Завод котельного оборудования производит и реализует циклоны различных моделей. Купить циклон БЦ 259-(6х7) вы можете в нашем электронном магазине сделав заявку он-лайн, либо позвонив по телефону 8-913-258-65-82 в отдел сбыта. Транспортирование циклонов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана. Менеджеры отдела сбыта дают консультацию по всем вопросам подбора оборудования и рассчитывают стоимость доставки до вашего региона.
