Циклон ЦБ 16
Циклон ЦБ 16

Циклон ЦБ 16 производительностью 1,81 м³/с.

462000q
Циклон ЦБ 20
Циклон ЦБ 20

Циклон ЦБ 20 производительностью 3,06 м³/с.

513700q
Циклон ЦБ 25
Циклон ЦБ 25

Циклон ЦБ 25 производительностью 3,89 м³/с.

564000q
Циклон ЦБ 30
Циклон ЦБ 30

Циклон ЦБ 30 производительностью 5 м³/с..

635000q
Циклон ЦБ 42
Циклон ЦБ 42

Циклон ЦБ 42 производительностью 6,4 м³/с.

704000q
Циклон ЦБ 49
Циклон ЦБ 49

Циклон ЦБ 49 производительностью 8,3 м³/с

890000q
Циклон ЦБ 56
Циклон ЦБ 56

Циклон ЦБ 56 производительностью 10 м³/с.

1270500q
Не знаете, как выбрать котельное оборудование, которое вам нужно?

Оставьте ваши контактные данные и наши менеджеры свяжутся с вами

Имя
Телефон
Позвонить мне

Циклоны ЦБ

Циклон батарейный ЦБ осуществляют фильтрацию запылённых газов или воздуха от твёрдых частиц неслипающейся пыли или золы с размерами частиц более 5 мкм. Батарейный циклон используют для улавливания золы в промышленных котельных и на тепловых электростанциях, для улавливания угольной пыли в сушильных установках обогатительных и брикетных фабрик и системах промышленной вентиляции, и для улавливания неслипающейся пыли в различных отраслях хозяйства.

Модельный ряд производимых циклонов батарейных ЦБ

Наименование ЦБ-16 ЦБ-20 ЦБ-25 ЦБ-30 ЦБ-42 ЦБ-49 ЦБ-56
Номинальная производительность, м3 6500 11000 14000 18000 23000 30000 36000
Коэффициент очистки, % 80 80 80 80 80 80 80
Расчетная температура на входе, С 300 300 300 300 300 300 300
Аэродинамическое сопротивление, кгс/см2 100 100 100 100 100 100 100
Запыленность поступающих газов, г/м3 600 600 600 600 600 600 600
Габариты (LxDxH), мм 1800
1325
3095
1760 3112
2050
1720
1995 2355
2300
3180
3280
2705
2300
3050
Масса, кг 1670 2042 1930 2857 3113 4084 4951
Количество циклонных элементов 16 20 25 30 42 49 56
Расчетное давление внутри циклона не более 4 Па (кгс/м3)

Конструкция циклонов ЦБ

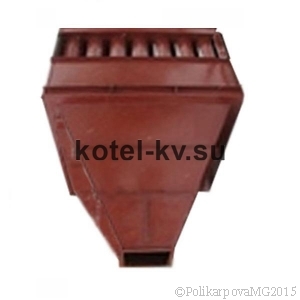

Циклон батарейный ЦБ представляет собой сварной корпус, в котором установлены ряды параллельно расположенных циклонных элементов с полуулиточным вводом газов в них.

Циклон батарейный ЦБ делится на три части: верхняя камера очищенных газов, средняя камера запылённых газов, нижняя - бункер сбора пыли.

Циклонные элементы ЦБ состоят из полых цилиндрических корпусов с конусной частью внизу и входными патрубками с аппаратами закручивания (полуулитками). Внутри элементов вертикально установлены выхлопные патрубки. Циклонные элементы в циклоне ЦБ устанавливаются ступенчато по ходу движения газов так, что входные патрубки циклонных элементов последующего ряда располагаются ниже предыдущего. Нижние крышки входных патрубков последнего по ходу газа ряда циклонных элементов являются частью нижней трубной доски, что обеспечивает вынос пыли, осевшей на нижней трубной доске.На верхней крышке циклона ЦБ установлен взрывной клапан.

Циклон ЦБ опирается на опорный пояс.

Циклон ЦБ поставляется единым транспортабельным блоком.

Принцип работы циклонов ЦБ

Дымовой газ поступает во входное окно циклона ЦБ и засасывается во входные патрубки циклонных элементов. Под действием гравитационных и центробежных сил из потока запылённого газа сепарируются частицы золы, которые осаждаются в бункере-накопителе. Зола периодически удаляется через шибер или другие устройства для выгрузки. Очищенный газ отводится из циклона через выходное окно.

Купить циклоны ЦБ

Завод котельного оборудования производит и реализует циклоны различных моделей. Купить циклоны ЦБ вы можете в нашем электронном магазине сделав заявку он-лайн, либо позвонив по телефону 8-913-258-65-82 в отдел сбыта. Транспортирование циклонов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана. Менеджеры отдела сбыта дают консультацию по всем вопросам подбора оборудования и рассчитывают стоимость доставки до вашего региона.
