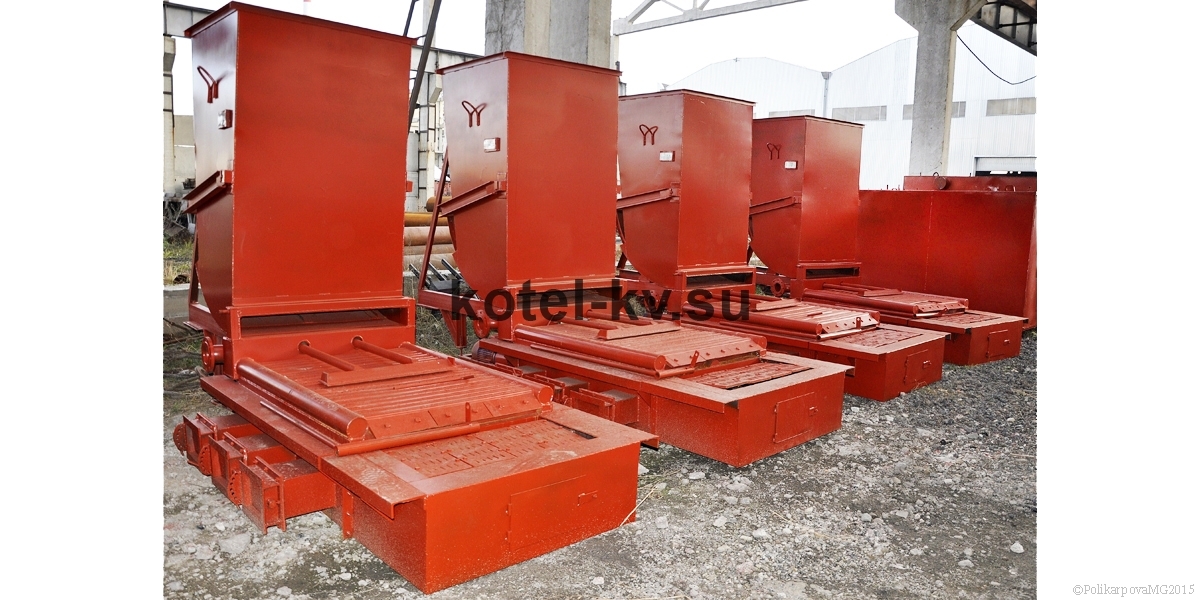

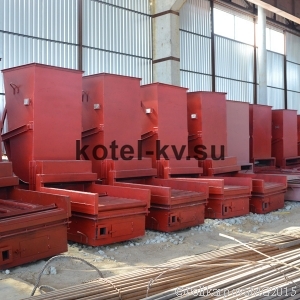

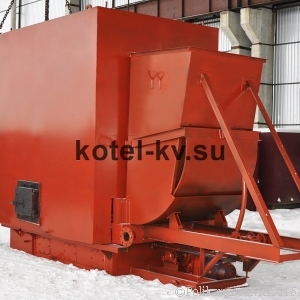

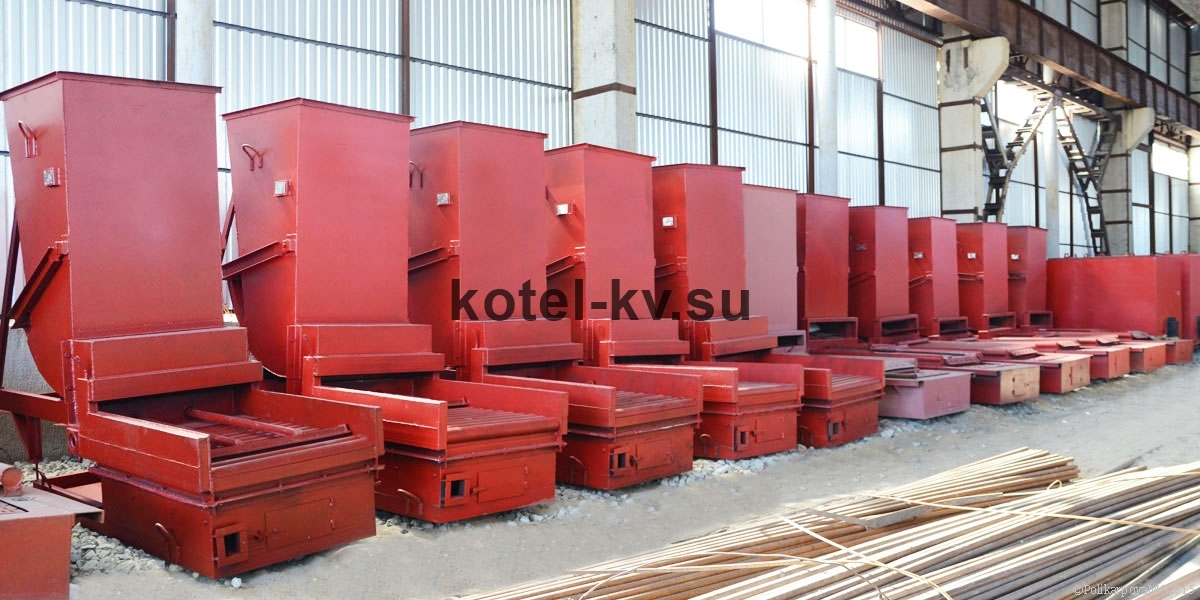

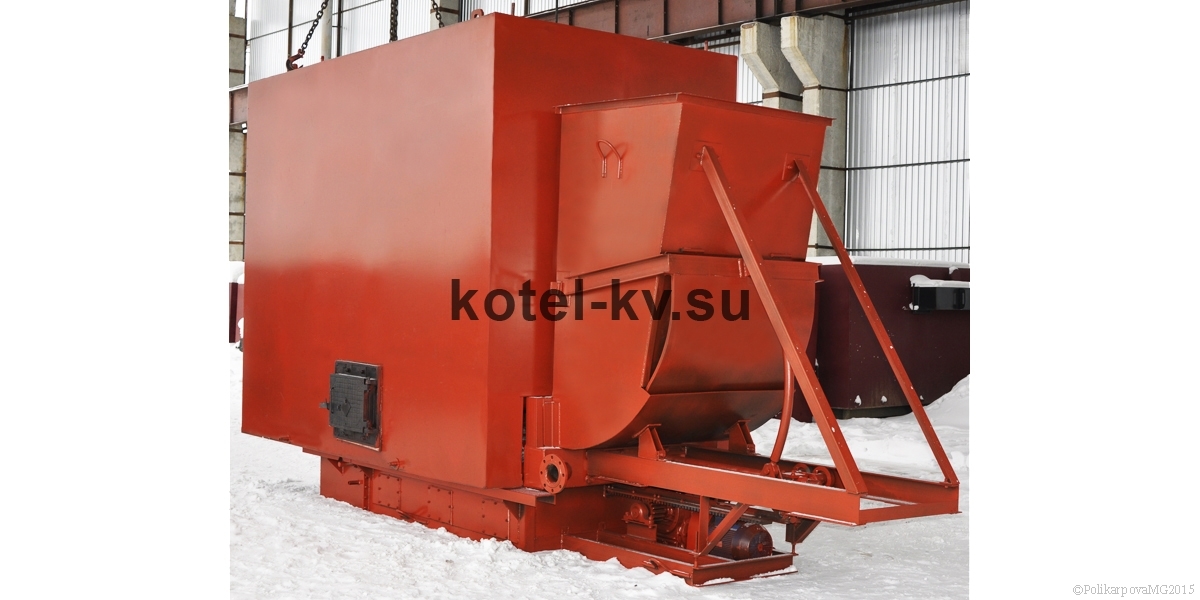

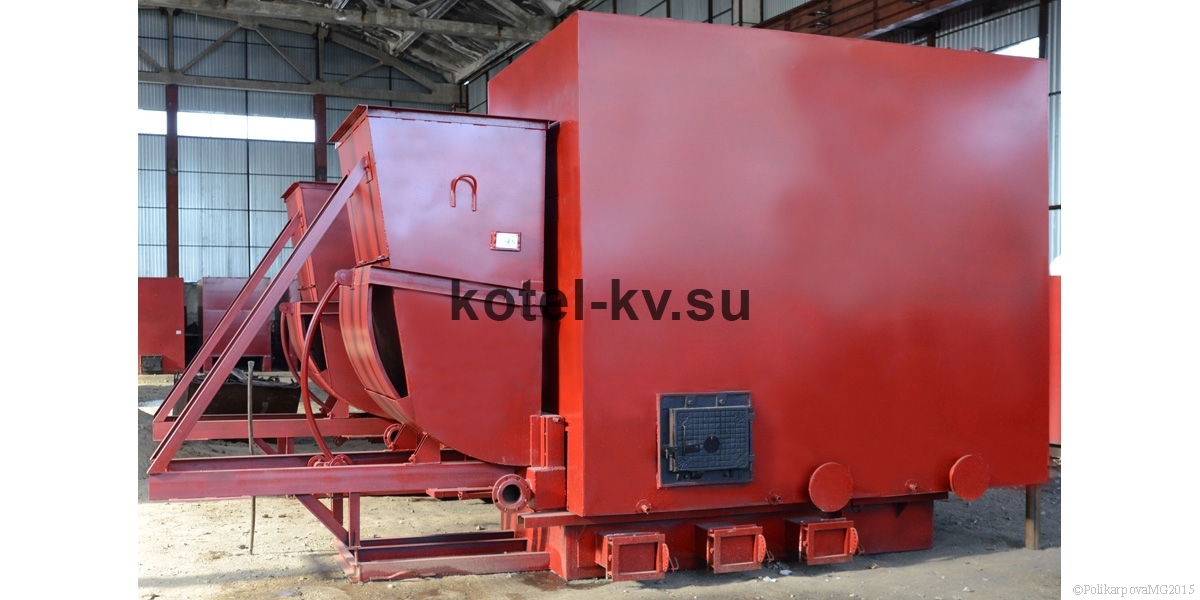

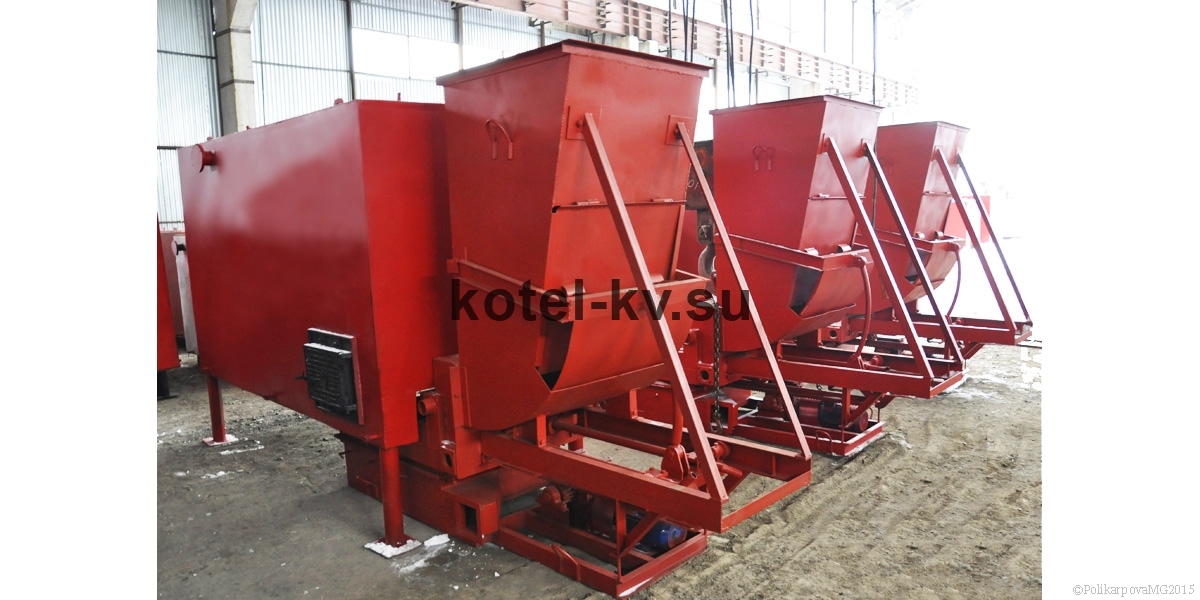

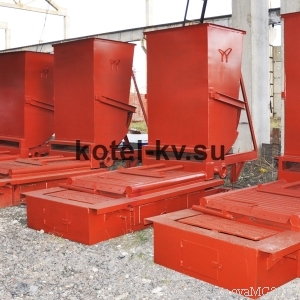

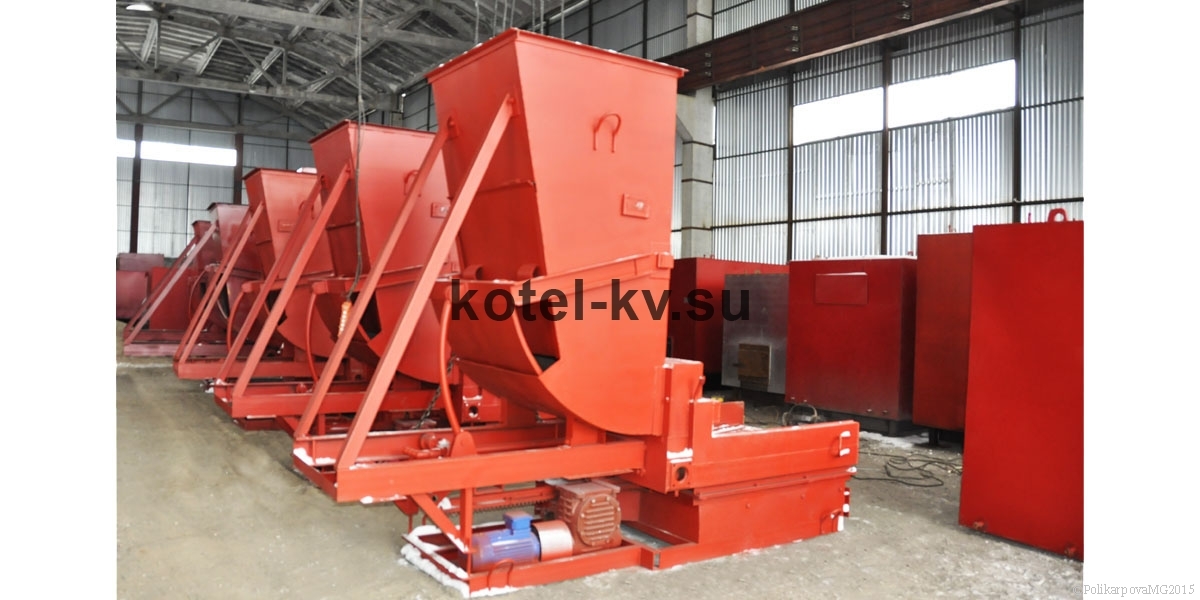

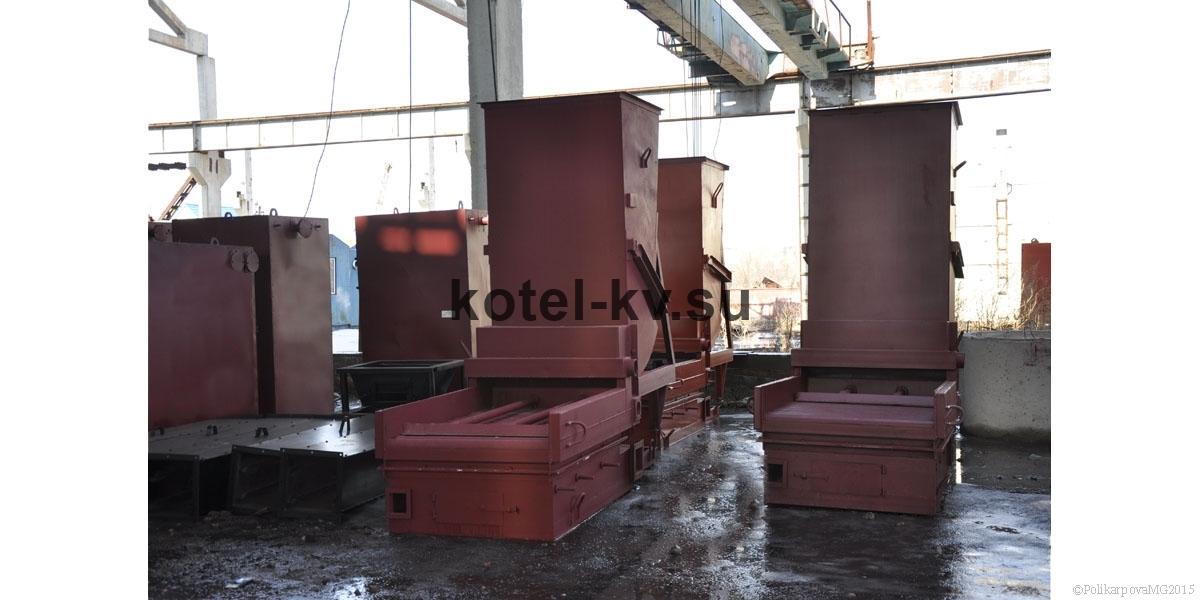

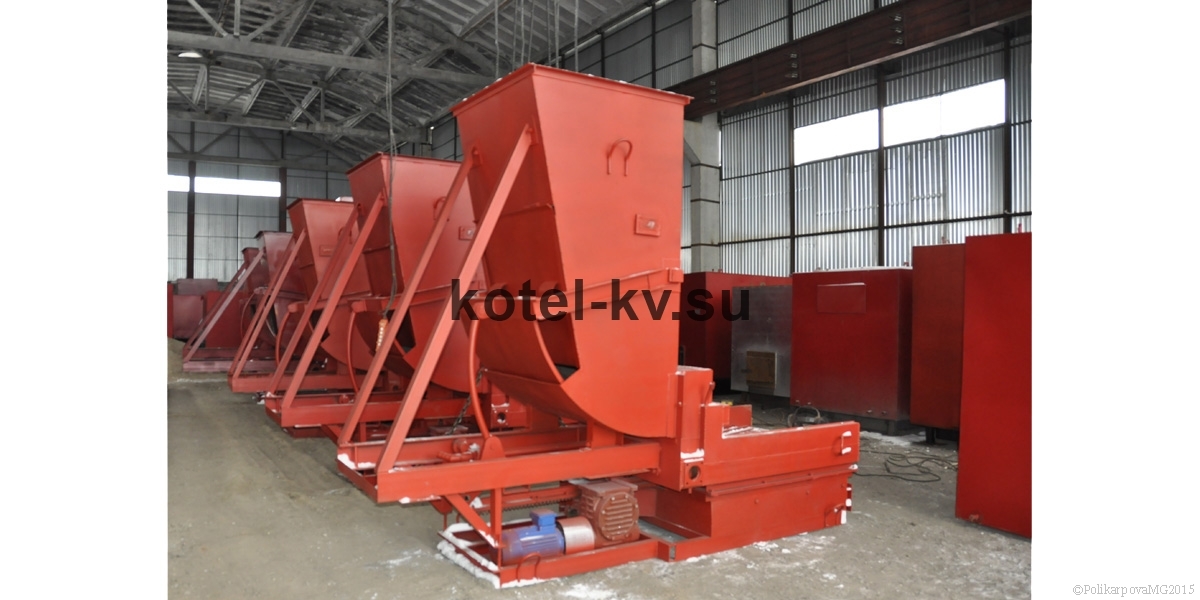

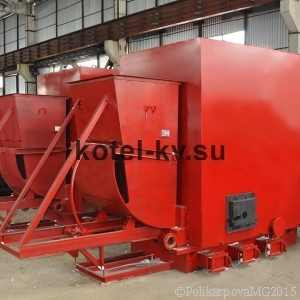

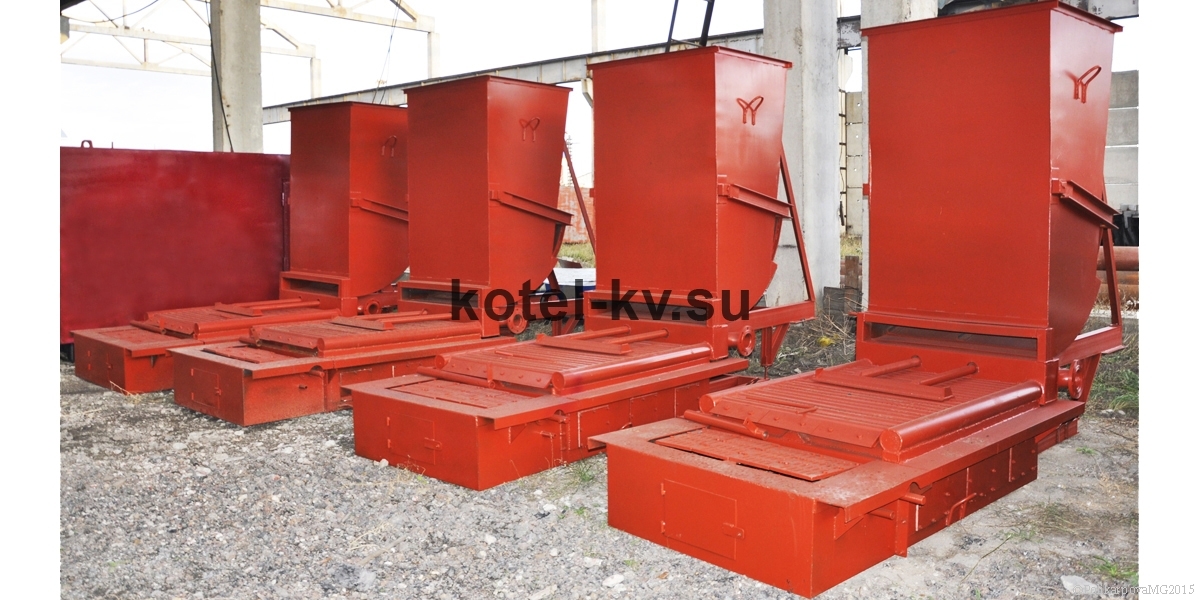

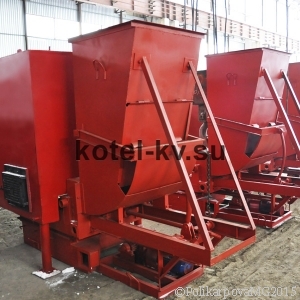

Топки ТШПМ
Топки ТШПМ - это механические топки с шурующей планкой. Топки ТШПМ устанавливаются в механические водогрейные и отопительные стационарные котельные, а также модульные котельные. Топки ТШПМ обеспечивают автоматическую подачу топлива на топочную решётку, шурование и перемещение слоя горящего топлива и сброс золы и шлака при помощи шурующей планки с электромеханическим приводом.

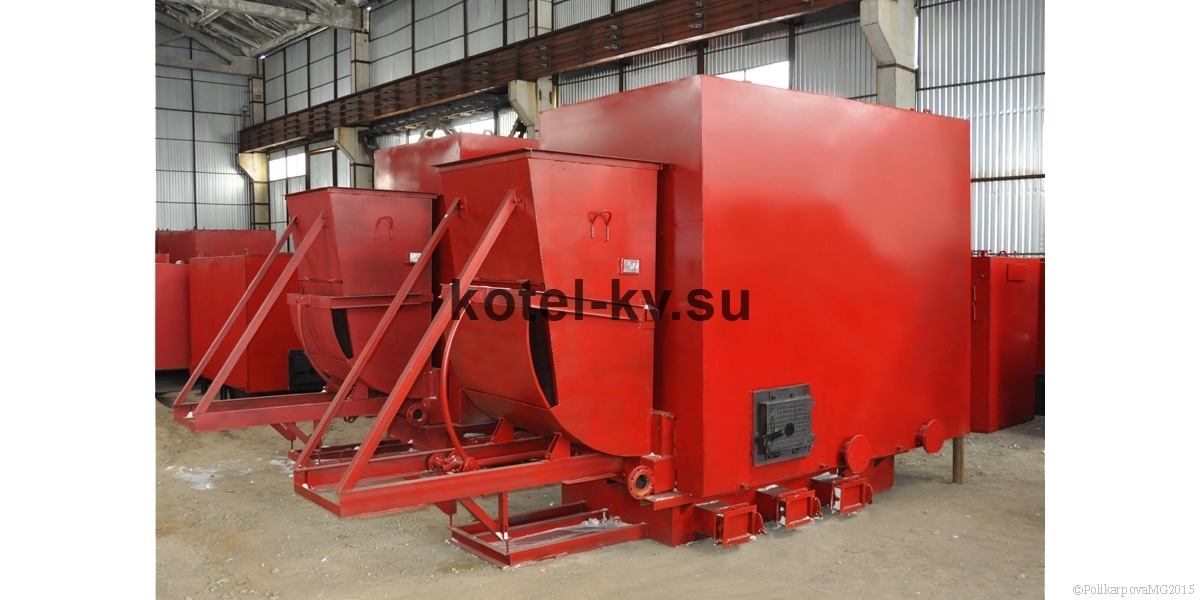

Топки ТШПМ применяются в котельных с механическими транспортерами топливоподачи и шлакоудаления. Топки предназначены для сжигания каменных и бурых углей. С топками ТШПМ могут работать как стальные водотрубные котлы типа КВ, КВС, котлы Гефест, так и чугунные секционные котлы Братск, Братск М.
Конструктивные особенности топок ТШПМ

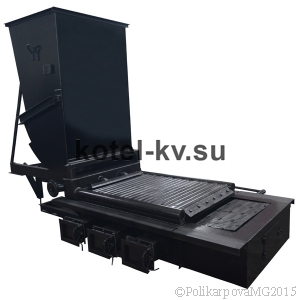

Топки ТШПМ включают в себя:

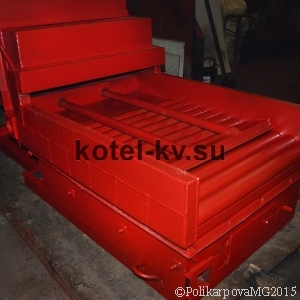

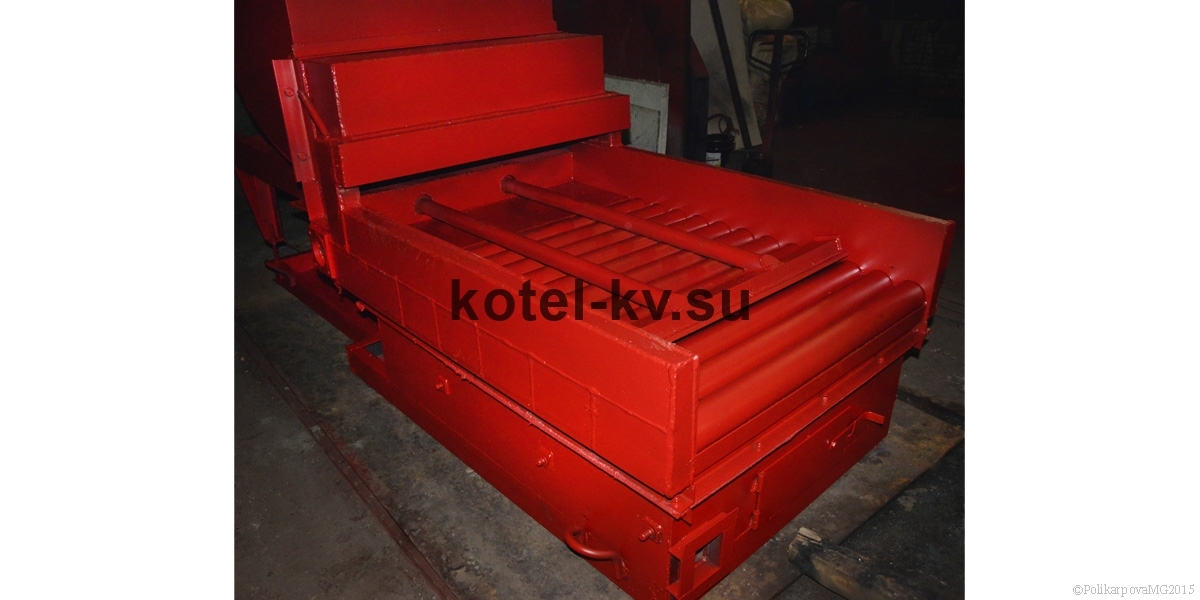

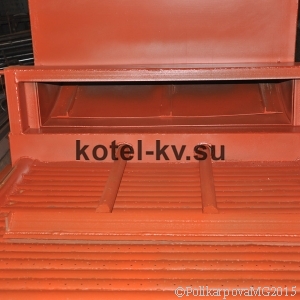

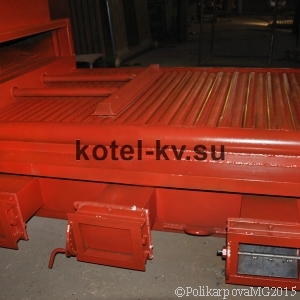

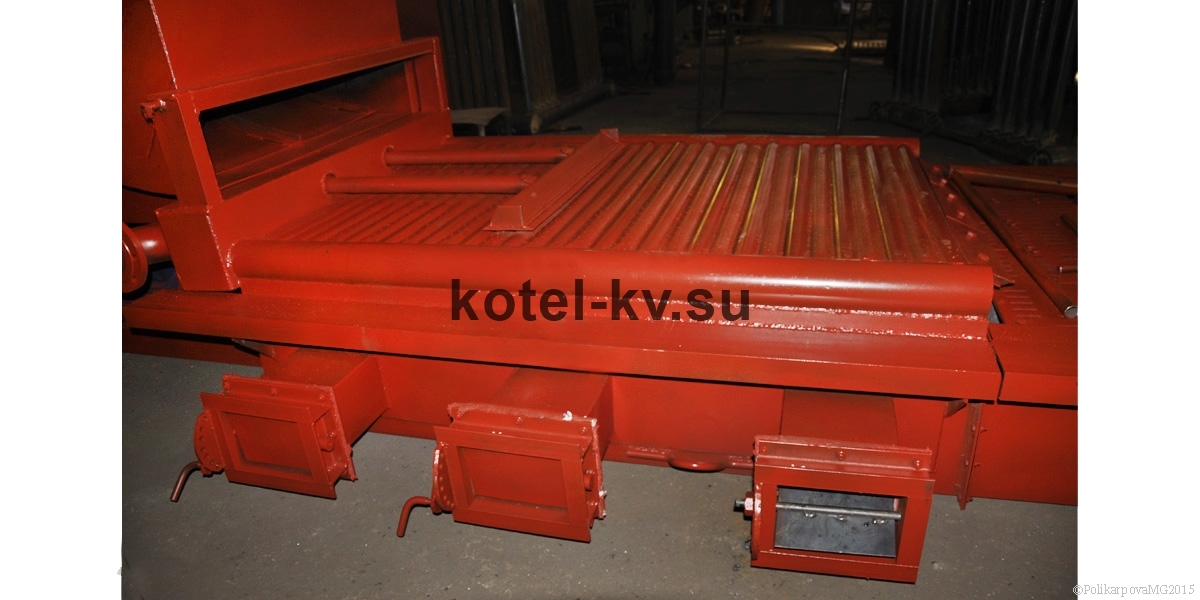

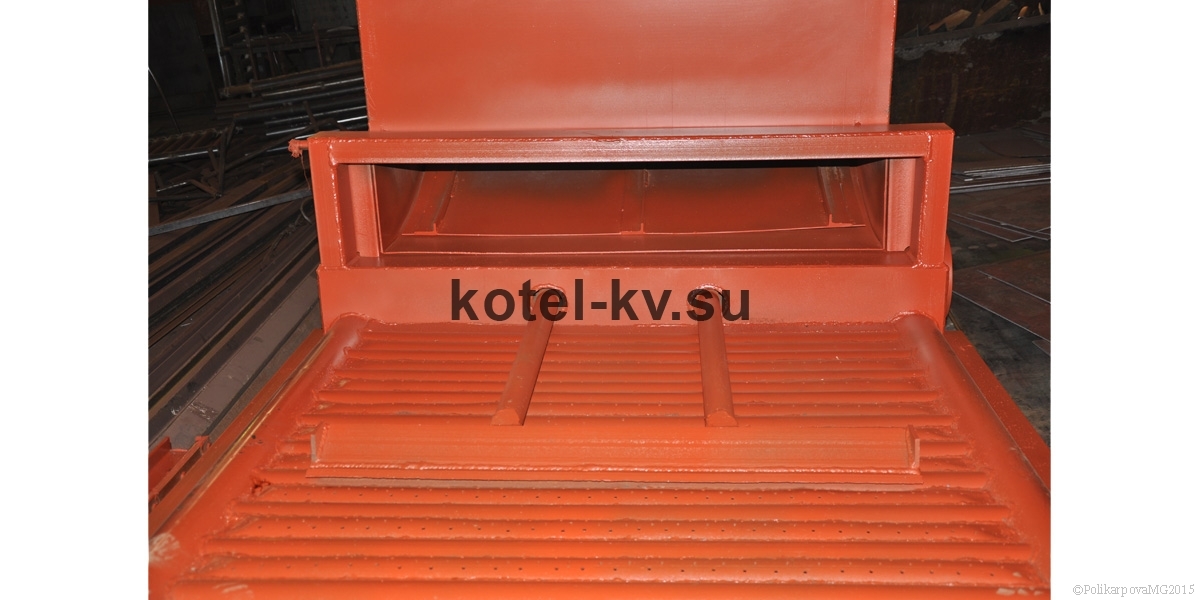

- водоохлаждаемую решетку;
- основание топки;
- шурующую планку;
- каретку топки;
- раму привода;

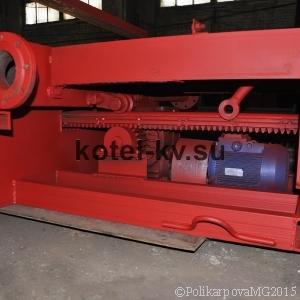

- привод каретки;

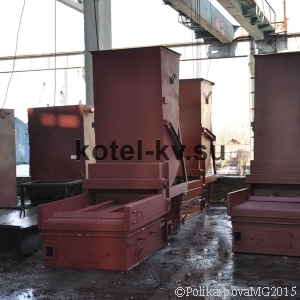

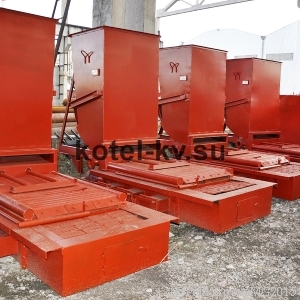

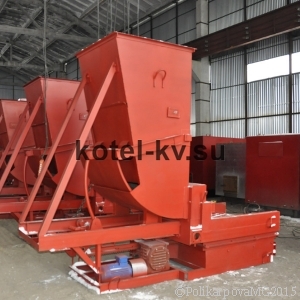

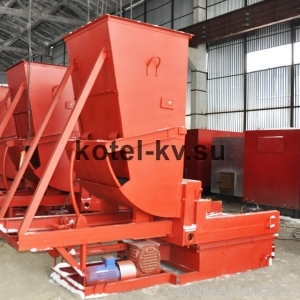

- угольный бункер;
- вентилятор;
- щит управления.
Системой топливоподачи котельной в бункер топок подается топливо. Для создания запаса топлива и подачи его на решетку при помощи секторного питателя, устанавливают бункер. Секторный питатель приводится в движение тягой.

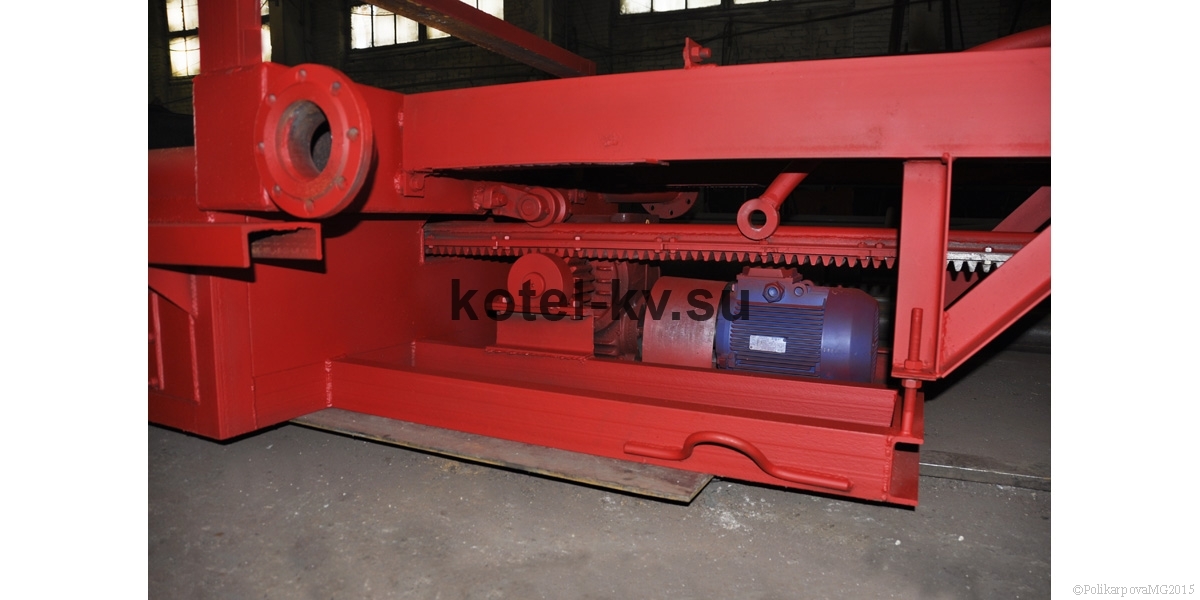

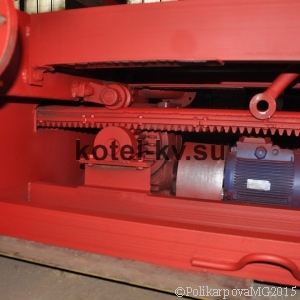

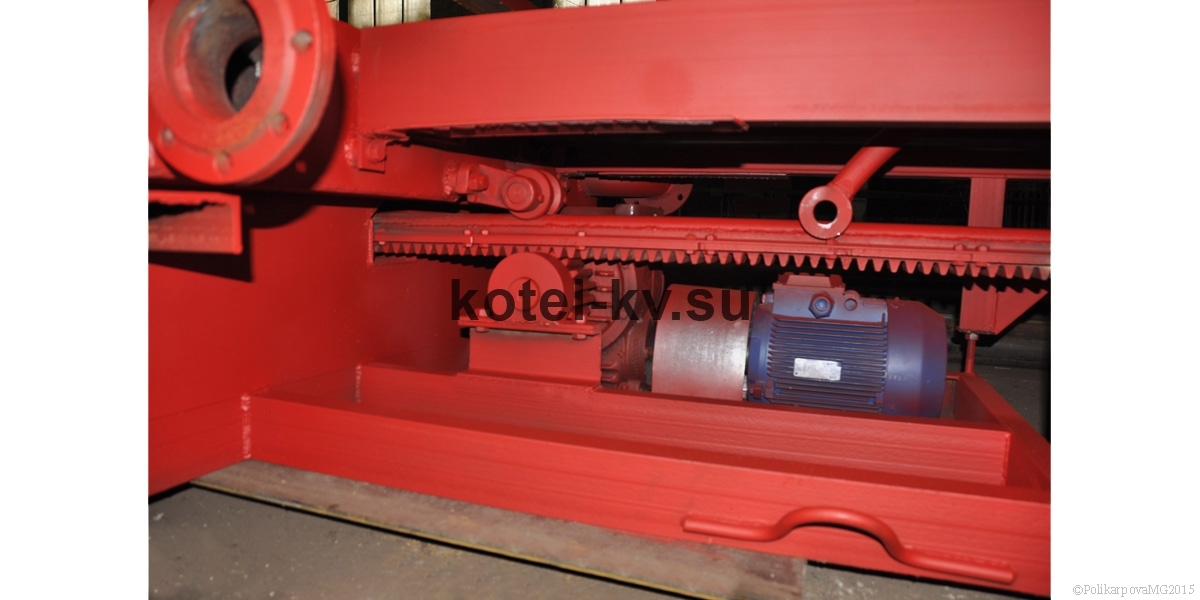

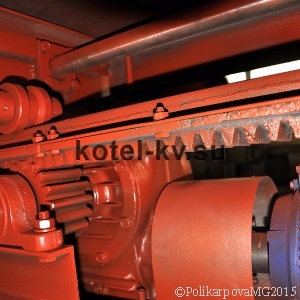

Необходимое для движения шурующей планки и секторного питателя усилие, создается приводом топок ТШПМ
При движении шурующей планки вперед слой топлива, который лежит на решетке, начинает производить волнообразные движения, это способствует его перемешиванию, а при обратном движении планки часть раскаленного топлива с середины решетки перемещается к фронту. За счет этого улучшаются условия воспламенения новых порций угля, поступающих на решетку, раскаленные частицы являются очагами воспламенения свежего топлива.
При движении планки назад, топливо смещается на 15-25% от величины сдвига в прямом направлении. Зола и шлак сбрасываются с решетки в канал золошлакоудаления.
Автоматика топки регулирует движение планки. Для более надежного заполнения решетки топливом, а также осуществления шуровки слоя происходит чередование ходов планки на разную длину. Выбор движения планки определяется в зависимости от характеристик топлива, длины решетки и тепловой нагрузки топки.
В топках ТШПМ предусмотрены устройства независимого регулирования объема дутьевого воздуха по зонам горения, подаваемого вентилятором под решетку и подача вторичного воздуха в зону горения над решеткой. Диапазон регулирования мощности топок обеспечивается изменением интервала времени между циклами хода шурующей планки и объема подачи дутьевого воздуха в зоны горения топлива.
При прекращении подачи электроэнергии и отклонениях от допустимых значений давления, температуры воды на выходе из котла, разрежения в топочной камере, автоматика безопасности обеспечивает отключение дутьевого вентилятора, автоматической подачи топлива и включение светозвуковой сигнализации.
В комплект поставки топок ТШПМ входит: блок топочный ТШПМ в сборе с опорной рамой, каретка, привод, планка шурующая, угольный бункер, запорная арматура, приборы КИП, щит автоматики, вентилятор ВЦ, паспорт и инструкция по эксплуатации топок ТШПМ.
