Колосники ТЧЗМ

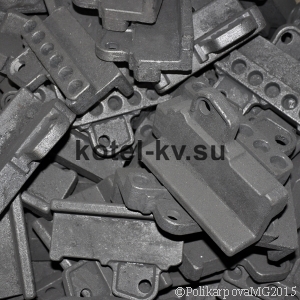

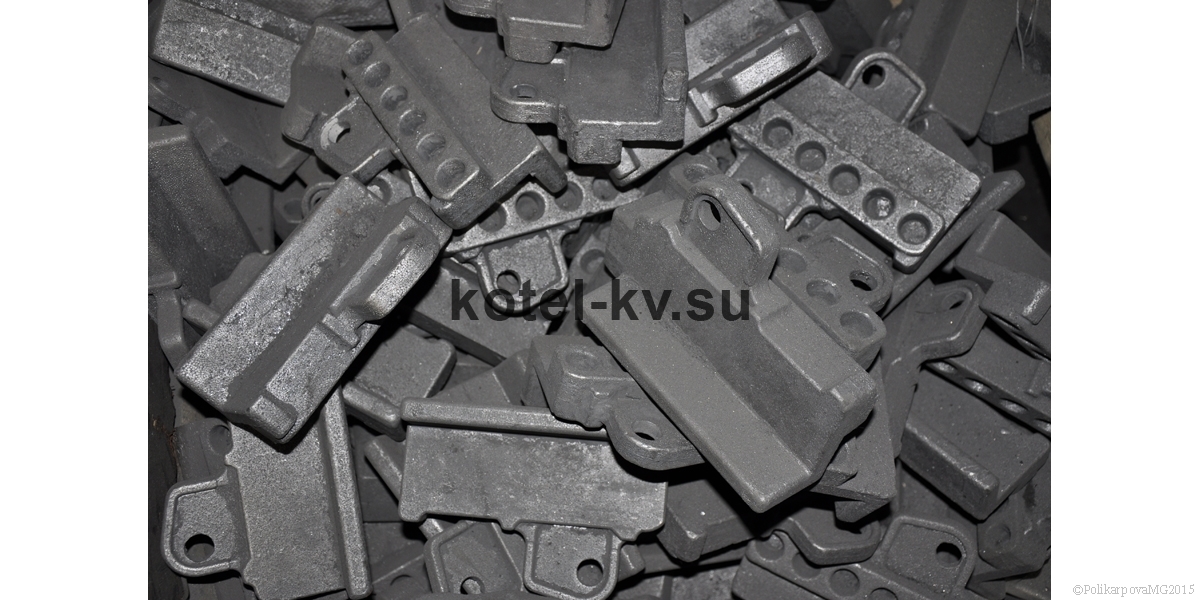

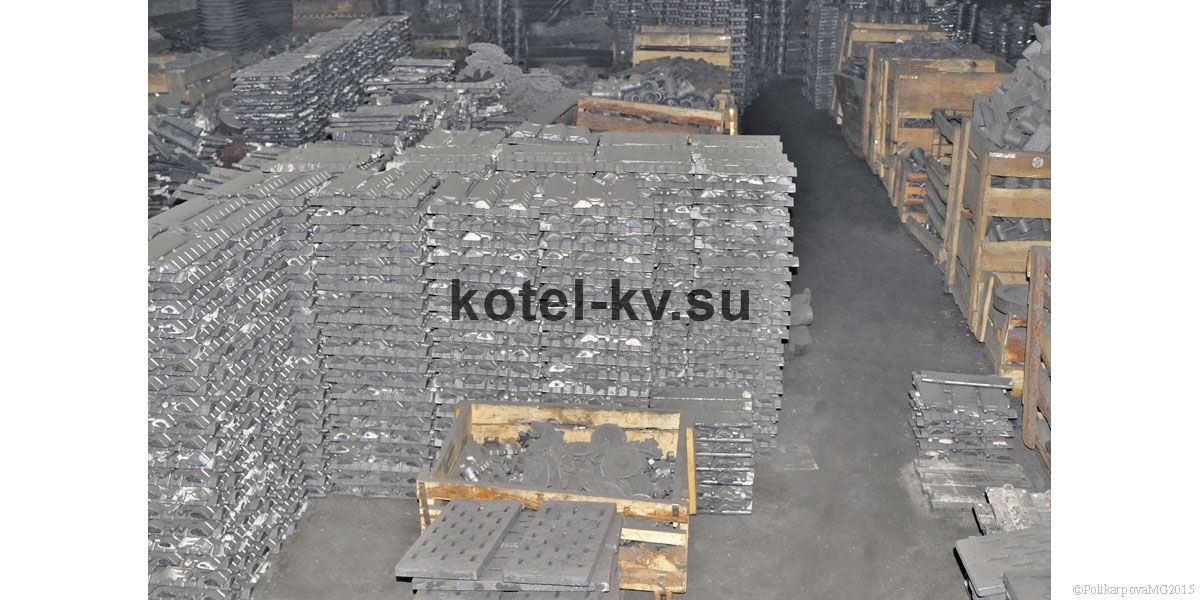

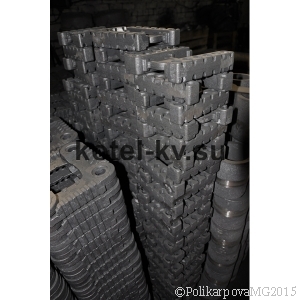

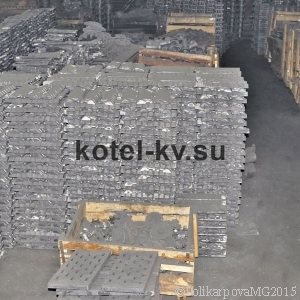

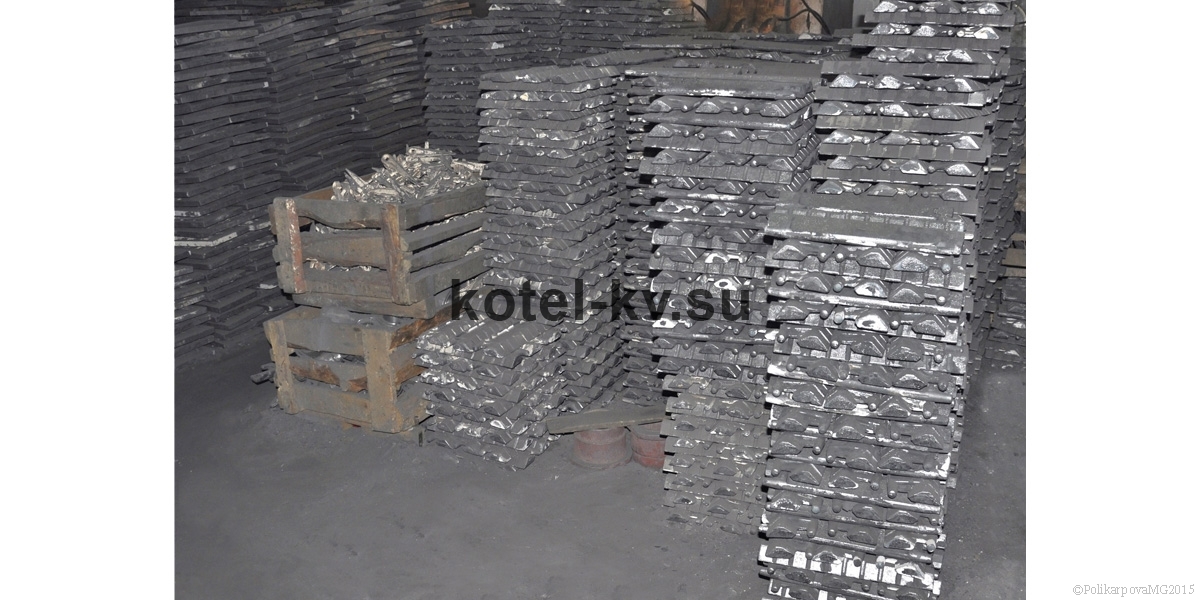

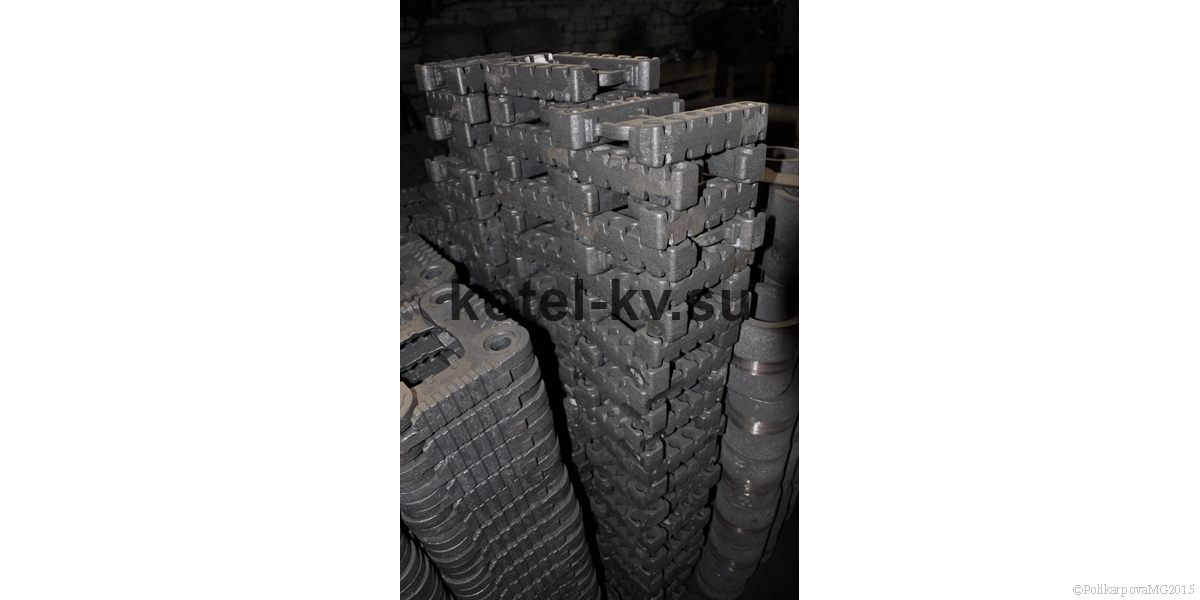

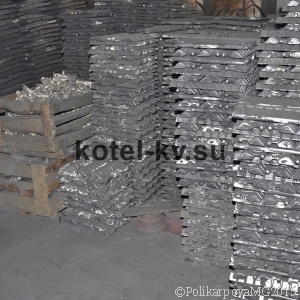

Колосники ТЧЗМ представляют собой чугунные отливки сложной формы, в которых предусмотрены отверстия для крепления к движущейся цепи и отверстия для крепления на них колосников.
Плоские колосники топки ТЧЗМ вставляются в держатели и для очистки полотна от шлака поворачиваются при движении полотна вокруг ведущей звездочки.
В механических топках ТЧЗМ применяется колосниковое полотно чешуйчатого типа.
Колосниковое полотно топки ТЧЗМ состоит из ведущих стальных цепей, в которые закрепляются держатели колосников. В отверстия держателей вставляются колосники ТЧЗМ. Чешуйчатое полотно натягивается на вал, и с помощью привода приводится в движение. Снизу тяжелое полотно поддерживают чугунные валики ТЧЗМ. Сквозь щели между колосниками и держателями в слой топлива поступает воздух необходимый для горения, образующиеся при горении зола и шлак сбрасываются с полотна при его повороте через валы.
Замена прогоревших колосников ТЧЗМ производится без разборки всего полотна, что дает более удобное обслуживание и ремонт конструкции.
Модельный ряд производимых колосников и запасных частей топки ТЧЗМ (применение и количество штук на топку)
| Запасные части и колосники топки ТЧЗМ. Наименование |
Количество штук на изделие |
Масса 1 штуки, кг |
| Топка ТЧЗМ 2,7/4,0 |
Топка ТЧЗМ 2,7/5,6 |
Топка ТЧЗМ 2,7/6,5 |
Топка ТЧЗМ 2,7/8,0 |

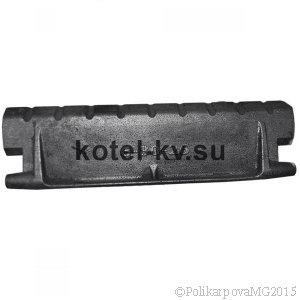

| Колосник (узкий) 00.1603.056 (6.30.26) |
2058 |
2814 |
3150 |
4032 |
3,4 |

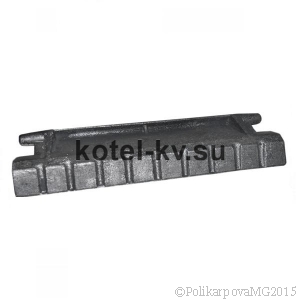

| Колосник 00.1603.038 (Т 220.13.001) |
1750 |
2345 |
2660 |
3220 |
3,7 |

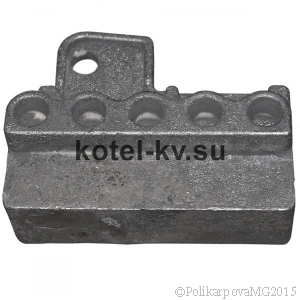

| Держатель левый (5 отверстий) 00.7003.004 (Т 220.13.002) |
50 |
67 |
76 |
92 |
3,7 |

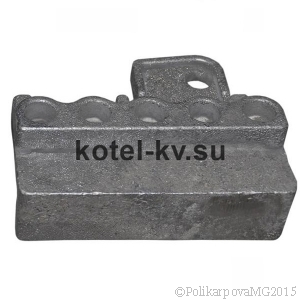

| Держатель правый (5 отверстий) 00.7003.005 (Т 220.13.003) |
50 |
67 |
76 |
92 |
3,71 |

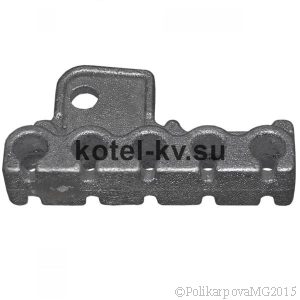

| Держатель средний (5 отверстий) 00.7003.006 (Т 220.13.004) |
300 |
402 |
456 |
552 |
2,15 |

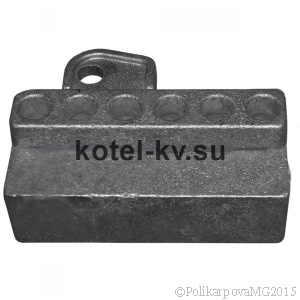

| Держатель левый (6 отверстий) 00.7003.001 (Т 9.05.001) |
49 |
67 |
75 |
91 |
4,4 |

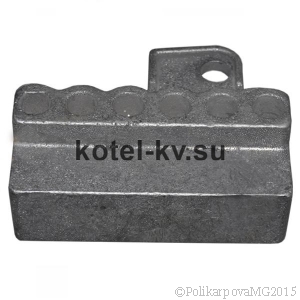

| Держатель правый (6 отвестий) 00.7003.002 (Т 9.05.002) |
49 |
67 |
75 |
91 |
4,4 |

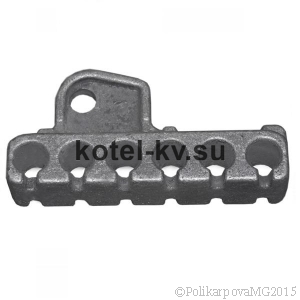

| Держатель средний (6 отверстий) 00.7003.003 (6.30.2) |
294 |
402 |
450 |
581 |
2,2 |

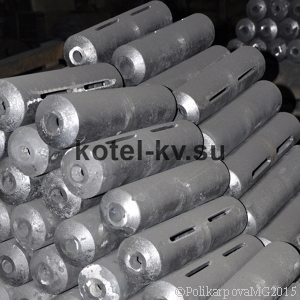

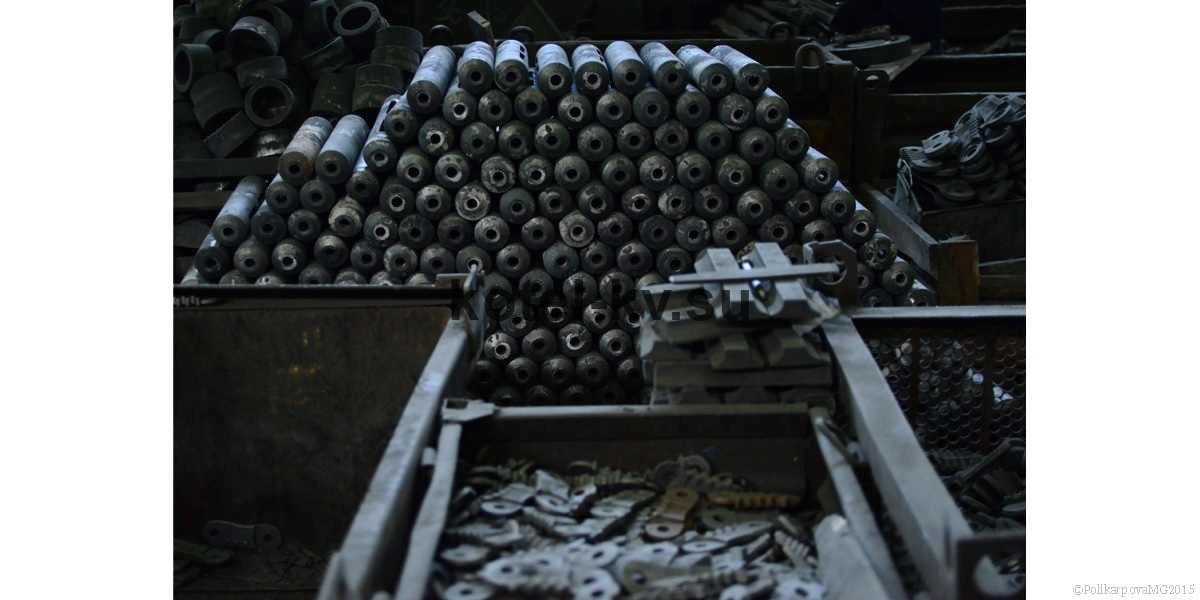

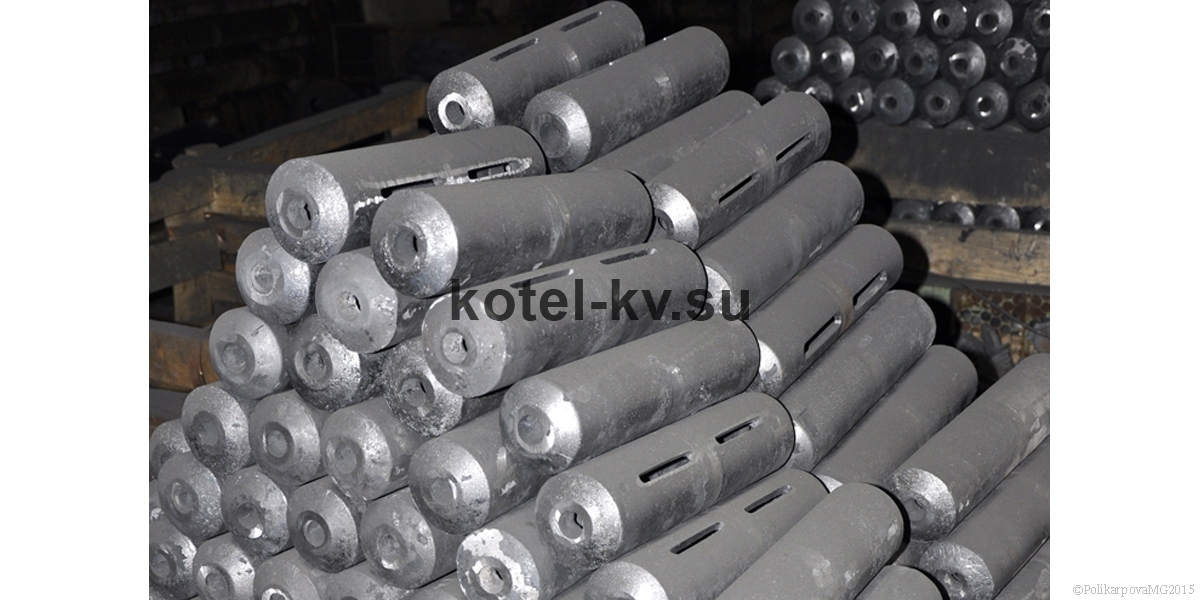

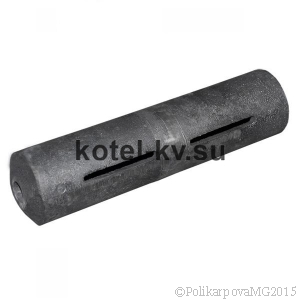

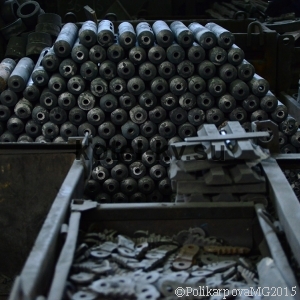

| Валик (ролик) 00.4609.003 (6.30.25) |
350 |
469 |
532 |
644 |
4,9 |
| Уплотнение заднее левое 00.1629.014 (Т 22.01.001) |
1 |
1 |
1 |
1 |
14 |
| Уплотнение заднее правое 00.1629.013 (Т 22.01.002) |
1 |
1 |
1 |
1 |
14 |

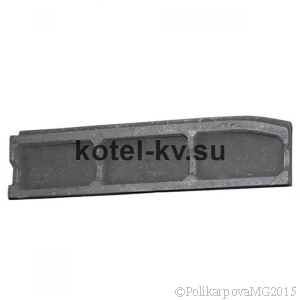

| Уплотнение правое 00.1629.017 (Т 15.01.001) |
1 |
1 |
1 |
1 |
16 |

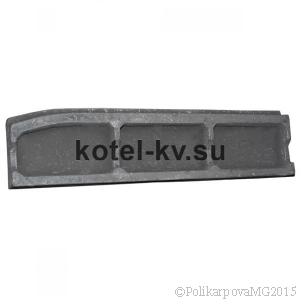

| Уплотнение левое 00.1629.016 (Т 15.01.002) |
1 |
1 |
1 |
1 |
16 |

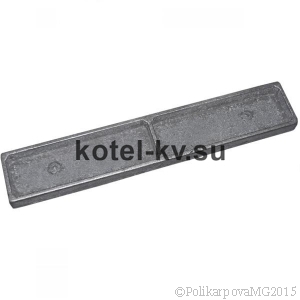

| Уплотнение среднее 00.1629.015 (Т 15.01.003) |
5 |
6 |
8 |
9 |
18,8 |

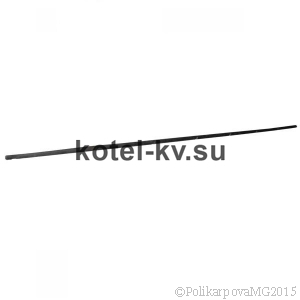

| Валик соединительный 00.4105.013 (401.4.05) |
50 |
67 |
76 |
92 |
7,2 |
| Вал передний в сборе 00.9459.015 (Т 82.06.000) |
1 |
1 |
1 |
1 |
942 |

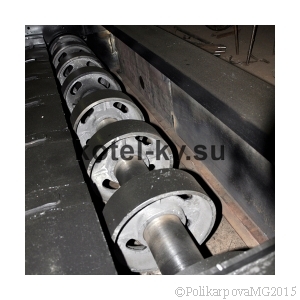

| Вал задний в сборе 00.9459.014 (Т 298.01.090) |
1 |
1 |
1 |
1 |
795 |
| Шкив боковой 00.5645.052 (Т 220.04.005) |
2 |
2 |
2 |
2 |
38 |
| Шкив заднего вала 00.5645.053 (Т 9.03.002) |
6 |
6 |
6 |
6 |
41 |

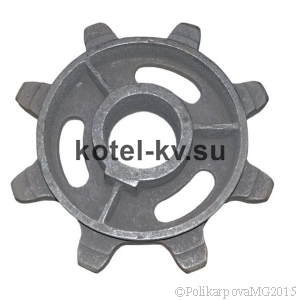

| Звездочка 00.5701.015 (Т 9.02.002) |
8 |
8 |
8 |
8 |
48 |
| Полумуфта 00.5684.001 (483.20) |
1 |
1 |
1 |
1 |
28 |

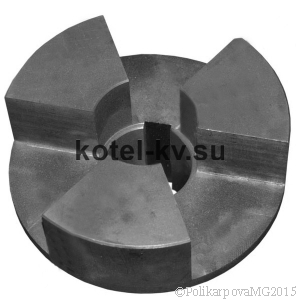

| Полумуфта 483.21 |
1 |
1 |
1 |
1 |
30,0 |
| фурма крайняя Т 82.00.016 |
1 |
1 |
1 |
1 |
4,4 |
| фурма средняя Т 82.00.017 |
1 |
1 |
1 |
1 |
3,8 |

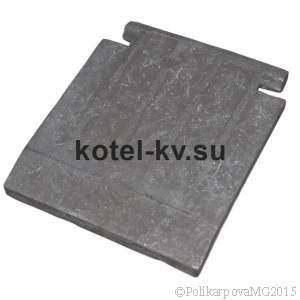

| Колосник (шлакосниматель) 00.1602.010 (Т 22.00.007 А) |
10 |
10 |
10 |
10 |
8,6 |

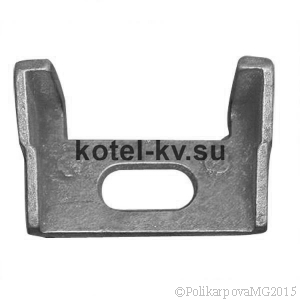

| Кронштейн шлакоснимателя 00.7004.014 (Т 160.00.001 А) |
10 |
10 |
10 |
10 |
4,7 |

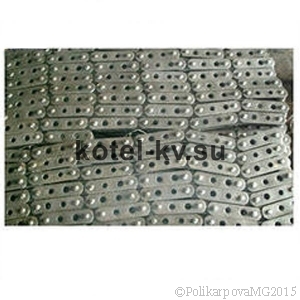

| Цепь 00.9496.013-01 (Т 244.02.010) |
9750 мм. |
- |
- |
- |
8,9 (1 метр) |
| Цепь 00.9496.013 (Т 220.06.010) |
- |
13065 мм. |
- |
- |
- |
| Цепь 00.9496.013-02 (Т 246.02.010) |
- |
- |
14820 мм. |
- |
- |
| Цепь 00.9496.013-03 (Т 247.02.010) |
- |
- |
- |
17940 мм. |
- |
| Подвеска Т 249.03.001 |
1 |
1 |
1 |
1 |
7,02 |
| Подвеска Т 220.05.002 |
1 |
1 |
1 |
1 |
6,0 |
| Корпус подшипника заднего вала Т 220.04.002 |
1 |
1 |
1 |
1 |
19,5 |
| Букса задняя (00.6927.010) |
2 |
2 |
2 |
2 |
2 |
| Букса передняя правая (00.1426.002) |
1 |
1 |
1 |
1 |
36,6 |
| Букса передняя левая (00.1426.003) |
1 |
1 |
1 |
1 |
1 |
| Привод топки (00.9406.08) |
1 |
1 |
1 |
1 |
190 |
| Крышка подшипника глухая вед.вала 401.2.10 |
1 |
1 |
1 |
1 |
|
| Крышка подшипника задн. Вала Т 298.01.902 |
1 |
1 |
1 |
1 |
|
| Крышка подшипника с отв. вед.вала Т 9.02.007 |
1 |
1 |
1 |
1 |
|
| Плита Т 81.01.205 |
2 |
2 |
2 |
2 |
|
| Плита Т 81.01.115 |
1 |
1 |
1 |
1 |
|
Материал колосников
Материалом для изготовления колосников ТЧЗМ служит литейный чугун.
Колосник поддерживает слой горящего топлива, температура интенсивного горения может достигать и даже превышать 1000 °С. Постоянное прохождение потока кислорода усугубляет окислительные процессы на поверхности металла, из которого изготовлены колосники. Даже жаростойкая сталь средней стоимости с температурой начала окалинообразования около 750 °С, не говоря уже о листовых черных сталях, не выдержит длительной эксплуатации в данных условиях.
Купить колосники ТЧЗМ
Завод котельного оборудования производит и реализует колосники различных моделей. Купить колосники ТЧЗМ вы можете в нашем электронном магазине сделав заявку он-лайн, либо позвонив по телефону 8-913-258-65-82 в отдел сбыта. Транспортирование колосников и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана. Менеджеры отдела сбыта дают консультацию по всем вопросам подбора оборудования и рассчитывают стоимость доставки до вашего региона.
