Топка ТЧЗМ-2,7/4

Топка ТЧЗМ-2,7/4
Топка ТЧЗМ-2,7/4
Цена с НДС: 1852500 q
Данный товар вы можете купить на нашем заводе.

Отправьте нам заявку и мы перезвоним вам в ближайшее время.

Имя
Телефон
Позвонить мне

Технические характеристики

Марка ТЧЗМ-2.7/4
Вид топлива Каменный и бурый уголь
Вид топки Механическая ТЧЗМ
Мощность, МВт 9.1
Диапазон изменения нагрузки, % 25-100
Потери тепла от химического недожега, не более, % 0.05
Потери тепла от механического недожега, % 7
Влажность топлива, не более, % 40
Зольность топлива, не более, % 35
Содержание мелочи (0-6 мм), не более, % 60
Максимальный размер куска, мм 40
Скорость движения колосникового полотна, м/ч 0.36...18.40
Расстояние между валами, мм 4000
Ширина колосниковой решетки, мм 2700
Активная площадь колосниковой решетки, м² 9.1
Применяемость с котлами КВ-ТС-10
Габаритные размеры, длина*ширина*высота, мм 4000*700*1850
Масса, кг 21.2

Топка ТЧЗМ-2,7/4

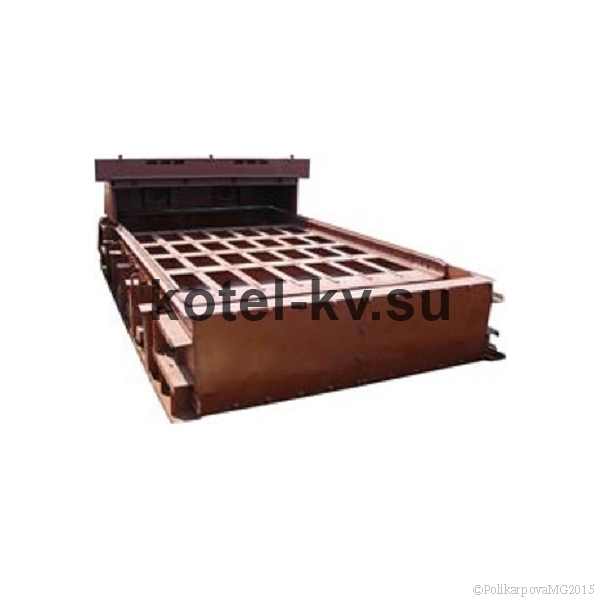

Топка ТЧЗМ-2,7/4 - это механическая топка с движущейся цепной колосниковой решеткой чешуйчатого типа и забрасывателями ЗП. Топка ТЧЗМ-2,7/4 устанавливается на водогрейных котлах типа КВ-ТС различной теплопроизводительностью и паровых котлах типа Е (25-14Р), а также применяется в промышленных печах.

В тонком слое на решетке топки ТЧЗМ происходит горение. Толщина слоя зависти от используемого сорта топлива и форсировки. Чтобы топливо не спекалось и не сплавливалось, необходимо хорошо продувать тонкий слой воздухом, а интенсивное нижнее зажигание дает устойчивую работу на высоковлажных бурых углях и трудновоспламеняющихся топливах. Топка ТЧЗМ-2,7/4 работает как на холодном дутье, так и на горячем воздухе. Подогрев воздуха применяется при сжигании высоковлажных бурых углей для обеспечения надежного воспламенения свежего топлива. По условиям надежности элементов решетки температура горячего воздуха не должна превышать 250°С.

На нашем Котельном заводе вы также можете приобрести отопительные котлы на жидком топливе различных мощностей.

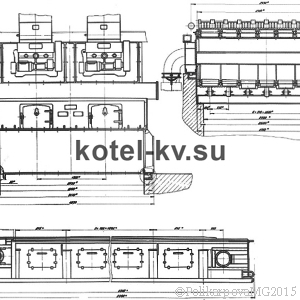

Конструктивные особенности топки ТЧЗМ-2,7/4

К основным узлам топки ТЧЗМ-2,7/4 относятся:

  • забрасыватель ЗП 400 - ЗП 600;
  • валик (ролик) 00.4609.003 (6.30.25);
  • валик соединительный;
  • звезда и шкив;
  • рама с приводом;
  • ведущий и ведомый вал;
  • цепь;
  • автоматика.

Чешуйчатое колосниковое полотно собирается из комплектов колосников различных модификаций:

1. Шестидырые отверстия:

  • колосник 00.1603.056 (6.30.26) (узкий);
  • держатель левый (6 отверстий) 00.7003.001 (Т 9.05.001);
  • держатель правый (6 отверстий) 00.7003.002 (Т 9.05.002);
  • держатель средний (6 отверстий) 00.7003.003 (6.30.2);

2. Пятидырые отверстия:

  • колосник 00.1603.038 (Т 220.13.001);
  • держатель левый (5 отверстий) 00.7003.004 (Т 220.13.002);
  • держатель правый (5 отверстий) 00.7003.005 (Т 220.13.003);
  • держатель средний (5 отверстий) 00.7003.006 (Т 220.13.004).

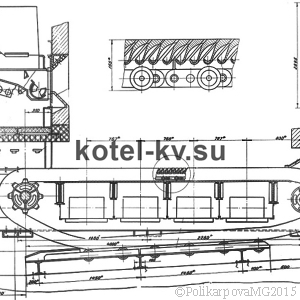

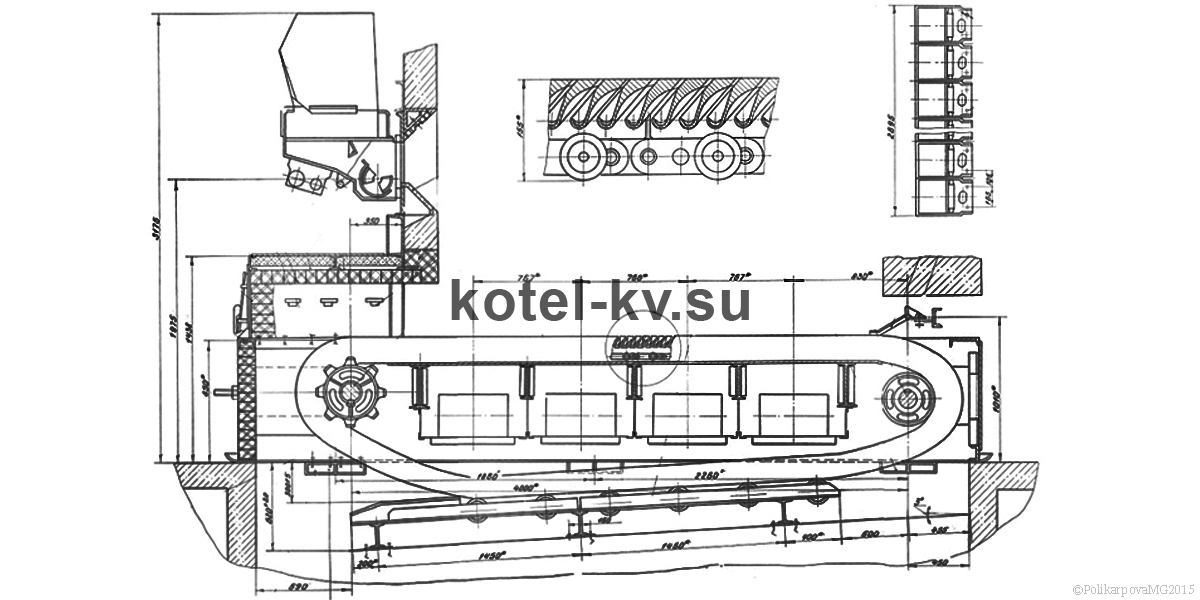

В топке ТЧЗМ-2,7/4 устанавливается полотно колосниковое чешуйчатого типа, которое состоит из стальных ведущих цепей, в которые закреплены держатели колосников. Расположение колосников в держателях очищаться от шлака, поворачиваясь при движении полотна вокруг ведущей звездочки. Колосники заменяются без разборки самого полотна. По настилу рамы с помощью роликов катится верхняя ветвь полотна, а нижняя скользит по опорным балкам. Живое сечение колосникового полотна составляет 5 - 7%.

Валы топки устанавливаются на подшипниках качения в пазах боковых щек рамы. Натяг полотна осуществляется перемещением ведущего вала натяжными винтами. На переднем валу закреплены ведущие звездочки. Задний вал имеет шкивы и служит опорой колосникового полотна в хвостовой части топки ТЧЗМ-2,7/4. Рама цепной решетки представляет собой единую конструкцию и поставляется в собранном виде с задним валом и системой удаления провала. При монтаже топки ТЧЗМ-2,7/4 рама устанавливается на башмаки, заливаемые в бетонный фундамент и имеет возможность теплового расширения в продольном и поперечном направлениях. Со стороны привода на переднем башмаке рама жестко крепится болтами.

Под верхней ветвью колосникового полотна топки ТЧЗМ-2,7/4 располагается дутьевой короб, разделенный поперечными балками на отдельные зоны. Уплотнения смонтированные в передней и задней частях дутьевого короба, а также между его зонами препятствуют перетечке воздуха. Количество воздуха отдельно в каждой зоне можно регулировать с помощью клапанов, которые устанавливаются на подводящих патрубках. Воздух подводится под решетку с одной стороны. Дутьевые зоны выполнены с откосами, образующими желоба, в которых расположены шнеки. Концами шнеки закреплены в подшипниках качения.

Провалившаяся через полотно мелкая фракция направляется к правой щеке рамы, где в желобах имеются отверстия, через которые она ссыпается на нижнюю ветвь колосникового полотна, а затем в систему шлакоудаления. Для исключения утечки воздуха из-под решетки, используются специальными заслонками, перекрывающие выпускные отверстия. Привод топки ТЧЗМ-2,7/4 через цепные передачи производит вращение привода шнеков. Передняя часть рамы закрыта предтопком, обложенная изнутри огнеупорным кирпичом, подвесной свод выполнен из кирпичей, которые продольными пазами опираются на чугунные балки таврового сечения, а передняя и боковые стенки предтопка обмурованы прямоугольным кирпичом.

В топке ТЧЗМ-2,7/4 процесс горения полностью механизирован. Крупные фракции разбрасываются по всей площади решетки, а мелкие отсеиваются в топочный объем воздухом, поступающим из системы пневмозаброса.

Топливо на колосниковое полотно топки ТЧЗМ-2,7/4 подается двумя пневмомеханическими забрасывателями ЗП-600. Забрасыватели ЗП-600 состоят из привода питателя, пластинчатого питателя, забрасывающего механизма ротационного типа, каскадно-лоткового угольного ящика. Ротор забрасывателя вращается через клиноременную передачу от электродвигателя. От изменения числа оборотов ротора и угла наклона регулирующей плиты зависит дальность заброса топлива. Пластинчатый питатель приводится в движение от вала ротора через клиноременную передачу и импульсный вариатор, соединенный с ведущим валом питателя цепной передачей. Регулирование скорости движения пластинчатой цепи влияет на подачу топлива в топку.

На топке имеется вал группового управления забрасывателями ЗП, к которому может быть подключена система автоматического регулирования или дистанционного управления процессом горения. Под лотком ротора устанавливаются фурменные колосники системы пневмозаброса. Привод ПТБ-1200, перемещает колосниковое полотно топки ТЧЗМ-2,7/4. Редуктор имеет предохранительную муфту, которая настраивается на передачу определенного крутящего момента, зависящего от размера топки ТЧЗМ-2,7/4. Толщина слоя шлака в топке ТЧЗМ-2,7/4 в конце решетки поддерживается в пределах 50-100 мм. Топка ТЧЗМ-2,7/4 2-2,7/6,5 может изготавливаться с правым и левым расположением привода.

Купить топку ТЧЗМ-2,7/4

Завод котельного оборудования производит и реализует топки различных моделей. Купить топки ТЧЗМ-2,7/4 вы можете в нашем электронном магазине сделав заявку он-лайн, либо позвонив по телефону 8-913-258-65-82 в отдел сбыта. Транспортирование модульных котельных и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана. Менеджеры отдела сбыта дают консультацию по всем вопросам подбора оборудования и рассчитывают стоимость доставки до вашего региона.
