Топка ТЧЗМ-2,7/5,6

Топка ТЧЗМ-2,7/5,6

Топка ТЧЗМ-2,7/5,6 - это механическая топка с движущейся цепной колосниковой решеткой чешуйчатого типа и забрасывателями ЗП. Топка ТЧЗМ-2,7/5,6 устанавливается на водогрейных котлах типа КВ-ТС различной теплопроизводительностью и паровых котлах типа Е (25-14Р), а также применяется в промышленных печах.

Также на Котельном заводе осуществляется продажа паровых котлов различной мощности и на различных видах топлива.

В тонком слое на решетке топки ТЧЗМ происходит горение. Толщина слоя зависти от используемого сорта топлива и форсировки. Чтобы топливо не спекалось и не сплавливалось, необходимо хорошо продувать тонкий слой воздухом, а интенсивное нижнее зажигание дает устойчивую работу на высоковлажных бурых углях и трудновоспламеняющихся топливах. Топка ТЧЗМ-2,7/5,6 работает как на холодном дутье, так и на горячем воздухе. Подогрев воздуха применяется при сжигании высоковлажных бурых углей для обеспечения надежного воспламенения свежего топлива. По условиям надежности элементов решетки температура горячего воздуха не должна превышать 250°С.

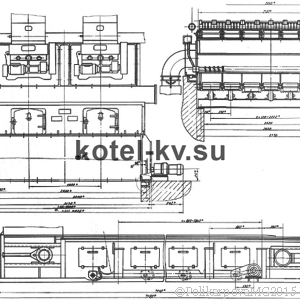

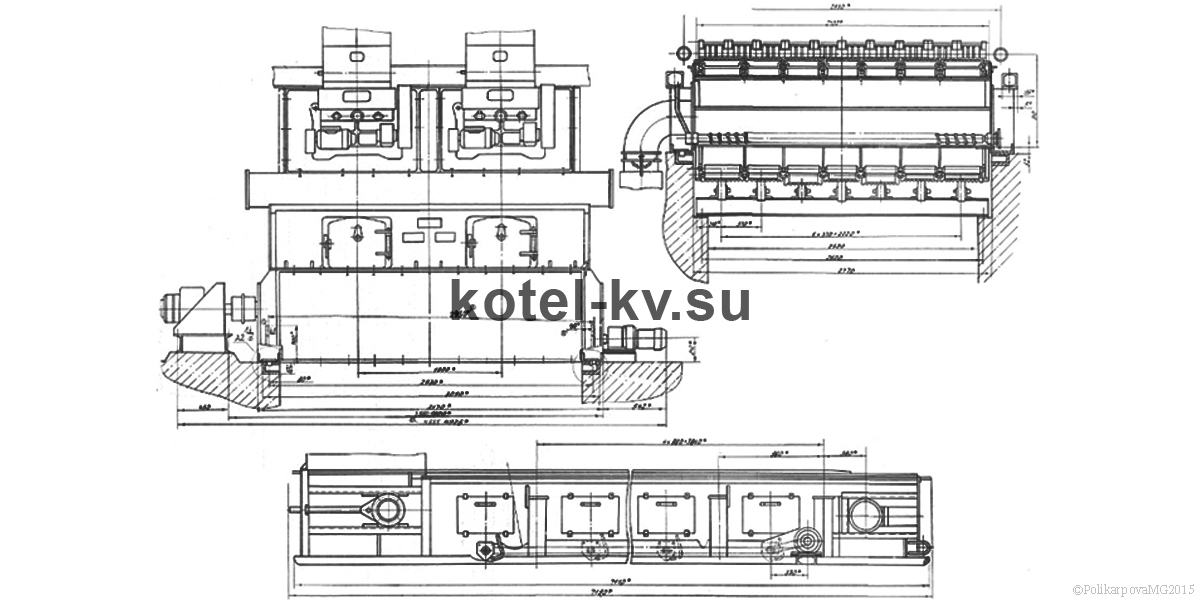

Конструктивные особенности топки ТЧЗМ-2,7/5,6

К основным узлам топки ТЧЗМ-2,7/5,6 относятся:

• забрасыватель ЗП 400 - ЗП 600;
• валик (ролик) 00.4609.003 (6.30.25);
• валик соединительный;
• звезда и шкив;
• рама с приводом;
• ведущий и ведомый вал;
• цепь;
• автоматика.

Чешуйчатое колосниковое полотно собирается из комплектов колосников различных модификаций:

1. Шестидырые отверстия:

• колосник 00.1603.056 (6.30.26) (узкий);
• держатель левый (6 отверстий) 00.7003.001 (Т 9.05.001);
• держатель правый (6 отверстий) 00.7003.002 (Т 9.05.002);
• держатель средний (6 отверстий) 00.7003.003 (6.30.2);

2. Пятидырые отверстия:

• колосник 00.1603.038 (Т 220.13.001);
• держатель левый (5 отверстий) 00.7003.004 (Т 220.13.002);
• держатель правый (5 отверстий) 00.7003.005 (Т 220.13.003);
• держатель средний (5 отверстий) 00.7003.006 (Т 220.13.004).

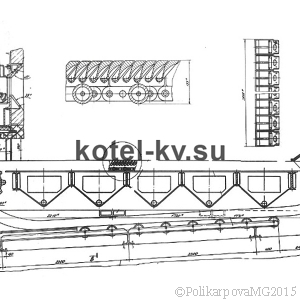

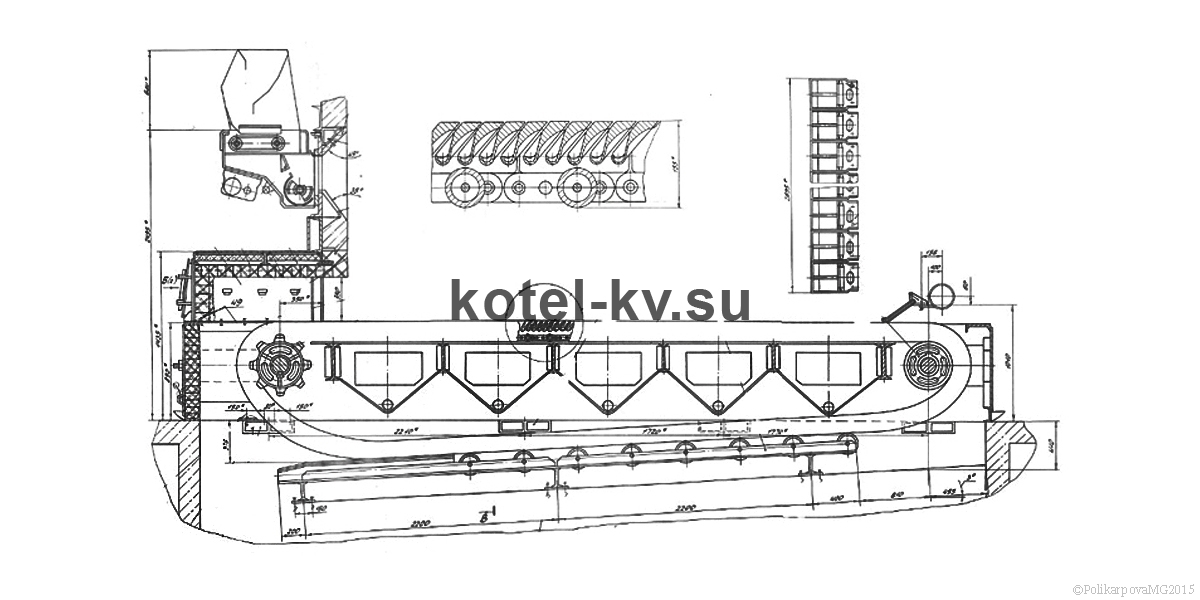

В топке ТЧЗМ-2,7/5,6 устанавливается полотно колосниковое чешуйчатого типа, которое состоит из стальных ведущих цепей, в которые закреплены держатели колосников. Расположение колосников в держателях очищаться от шлака, поворачиваясь при движении полотна вокруг ведущей звездочки. Колосники заменяются без разборки самого полотна. По настилу рамы с помощью роликов катится верхняя ветвь полотна, а нижняя скользит по опорным балкам. Живое сечение колосникового полотна составляет 5 - 7%.

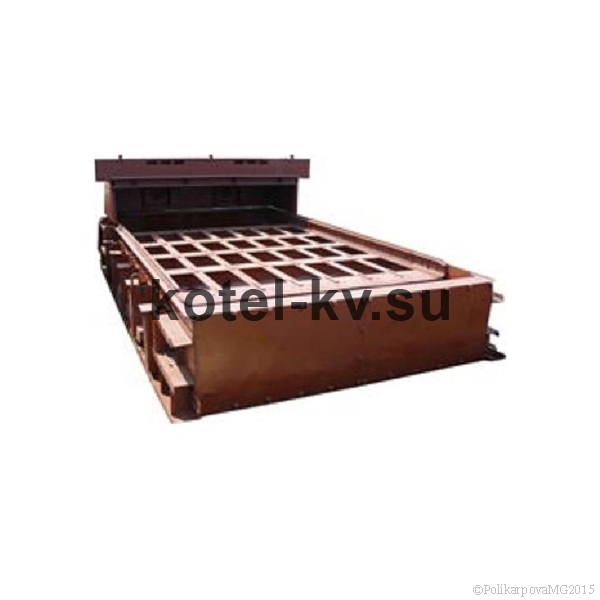

Валы топки устанавливаются на подшипниках качения в пазах боковых щек рамы. Натяг полотна осуществляется перемещением ведущего вала натяжными винтами. На переднем валу закреплены ведущие звездочки. Задний вал имеет шкивы и служит опорой колосникового полотна в хвостовой части топки ТЧЗМ-2,7/5,6. Рама цепной решетки представляет собой единую конструкцию и поставляется в собранном виде с задним валом и системой удаления провала. При монтаже топки ТЧЗМ-2,7/5,6 рама устанавливается на башмаки, заливаемые в бетонный фундамент и имеет возможность теплового расширения в продольном и поперечном направлениях. Со стороны привода на переднем башмаке рама жестко крепится болтами.

Под верхней ветвью колосникового полотна топки ТЧЗМ-2,7/5,6 располагается дутьевой короб, разделенный поперечными балками на отдельные зоны. Уплотнения смонтированные в передней и задней частях дутьевого короба, а также между его зонами препятствуют перетечке воздуха. Количество воздуха отдельно в каждой зоне можно регулировать с помощью клапанов, которые устанавливаются на подводящих патрубках. Воздух подводится под решетку с одной стороны. Дутьевые зоны выполнены с откосами, образующими желоба, в которых расположены шнеки. Концами шнеки закреплены в подшипниках качения.

Провалившаяся через полотно мелкая фракция направляется к правой щеке рамы, где в желобах имеются отверстия, через которые она ссыпается на нижнюю ветвь колосникового полотна, а затем в систему шлакоудаления. Для исключения утечки воздуха из-под решетки, используются специальными заслонками, перекрывающие выпускные отверстия. Привод топки ТЧЗМ-2,7/5,6 через цепные передачи производит вращение привода шнеков. Передняя часть рамы закрыта предтопком, обложенная изнутри огнеупорным кирпичом, подвесной свод выполнен из кирпичей, которые продольными пазами опираются на чугунные балки таврового сечения, а передняя и боковые стенки предтопка обмурованы прямоугольным кирпичом.

В топке ТЧЗМ-2,7/5,6 процесс горения полностью механизирован. Крупные фракции разбрасываются по всей площади решетки, а мелкие отсеиваются в топочный объем воздухом, поступающим из системы пневмозаброса.

Топливо на колосниковое полотно топки ТЧЗМ-2,7/5,6 подается двумя пневмомеханическими забрасывателями ЗП-600. Забрасыватели ЗП-600 состоят из привода питателя, пластинчатого питателя, забрасывающего механизма ротационного типа, каскадно-лоткового угольного ящика. Ротор забрасывателя вращается через клиноременную передачу от электродвигателя. От изменения числа оборотов ротора и угла наклона регулирующей плиты зависит дальность заброса топлива. Пластинчатый питатель приводится в движение от вала ротора через клиноременную передачу и импульсный вариатор, соединенный с ведущим валом питателя цепной передачей. Регулирование скорости движения пластинчатой цепи влияет на подачу топлива в топку.

На топке имеется вал группового управления забрасывателями ЗП, к которому может быть подключена система автоматического регулирования или дистанционного управления процессом горения. Под лотком ротора устанавливаются фурменные колосники системы пневмозаброса. Привод ПТБ-1200, перемещает колосниковое полотно топки ТЧЗМ-2,7/5,6. Редуктор имеет предохранительную муфту, которая настраивается на передачу определенного крутящего момента, зависящего от размера топки ТЧЗМ-2,7/5,6. Толщина слоя шлака в топке ТЧЗМ-2,7/5,6 в конце решетки поддерживается в пределах 50-100 мм. Топка ТЧЗМ-2,7/5,6 может изготавливаться с правым и левым расположением привода.

Купить топку ТЧЗМ-2,7/5,6

Завод котельного оборудования производит и реализует топки различных моделей. Купить топки ТЧЗМ-2,7/5,6 вы можете в нашем электронном магазине сделав заявку он-лайн, либо позвонив по телефону 8-913-258-65-82 в отдел сбыта. Транспортирование модульных котельных и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана. Менеджеры отдела сбыта дают консультацию по всем вопросам подбора оборудования и рассчитывают стоимость доставки до вашего региона.
